在勘察設計行業和工業行業上，CAD軟件被廣泛應用于建筑、裝飾、機械、電子電器等領域的設計中。

設計師在日常工作過程中，需要應對大量復雜的圖形文件，同時也面臨著來自CAD軟件層面的難題，如大圖處理、API、Undo/Redo機制等。這些給設計工作帶來不少的麻煩。

基于中望CAD+強大的API接口，中望CAD機械版增添了很多具有創新意義的實用功能，有效解決了設計師的實際需求，為眾多制造型企業提供了“CAD平臺+專業應用”整體解決方案。深圳市捷佳偉創新能源裝備股份有限公司（以下簡稱“捷佳偉創”）正是眾多選擇中望CAD機械版作為2D設計軟件的企業中的一家。



捷佳偉創選擇中望CAD機械版

捷佳偉創主要為客戶提供光伏高效電池生產設備、光伏電池片整線“交鑰匙工程”系統解決方案以及電池片生產線搬遷工程。公司擁有500余人的工程研發團隊。如今，這個研發部門全部采用中望CAD機械版作為CAD設計解決方案。

其實，在CAD設計解決方案最初的選型過程中，捷佳偉創并不是從一開始就選擇中望CAD機械版的，而是看中一套由“國外CAD軟件加上國內機械軟件”組合而成的A方案。然而，當中望CAD機械版展現在他們面前時，他們就否定了先前的“決定”。高性價比，DWG完美兼容，加上完善、細致的技術服務，中望軟件提出的中望CAD機械版整體方案讓捷佳偉創覺得很滿意，很靠譜！



中望CAD機械版：五大功能實用功能滿足設計需求

對于CAD軟件的性能鑒定和選擇，設計師們無疑是最有發言權的。捷佳偉創的工程師們?cè)谠囉弥螅恢抡J(rèn)定這款性能穩定、功能更貼近使用習慣的中望CAD機械版。具體來說，中望CAD機械版具有以下五大功能特點：

l 支持多圖框、多標準、多比例，更符合設計習慣

捷佳偉創的工程師們?cè)诙嗄甑墓ぷ髦叙B(yǎng)成了一個良好的習慣，就是把一個設備相關的圖紙都集中放在一個DWG文件中，這樣可以使設計過程更加快速，圖紙之間的相互參考也非常方便。





從這一點上看，A方案顯然不能滿足捷佳偉創的工程師們的實際需求。因?yàn)锳方案不支持在一個DWG文件中同時操作多個圖框，而只支持一個DWG中一個圖框。工程師工作時只能同時打開多個DWG文件，頻繁地在各窗口間進行切換。這樣非常不方便，直接影響了工作效率。

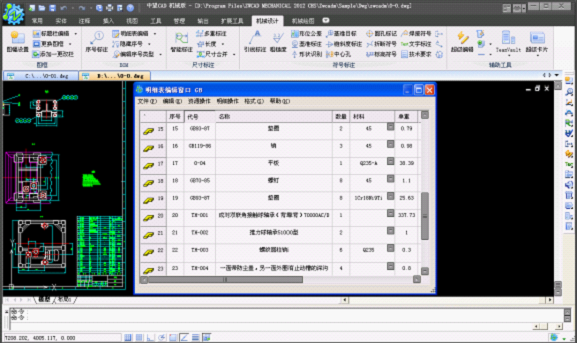

而這樣的問題在中望CAD機械版根本不存在。它開創性地支持多圖框、多標準、多比例，并且通過智能化的圖紙系統，使得每個圖框中的標題欄、明細表等信息都能通過中望CAD機械版進行快速編輯和導出導入，而不必像以往那樣，只能對每個單元格的文字逐一修改。







捷佳偉創之前在一個DWG中，只能通過多個標注樣式來控制不同圖框中不同比例的標注。如此一來，標注過程變得非常繁復，而且容易出錯。相比之下，中望CAD機械版就顯得更智能化和人性化了。中望CAD機械版能夠自動識別當前操作的圖框，標注自動適應當前圖框的比例和標準；而當操作其他圖框時又自動將比例和標準更換到當前的圖框，使得標注總是與對應的圖框相符合，相匹配。工程師使用中望CAD機械版之后，不僅工作效率大幅度提高了，而且避免了許多不必要的錯誤。



2 符號標注靈活設置，快速定制企業標準

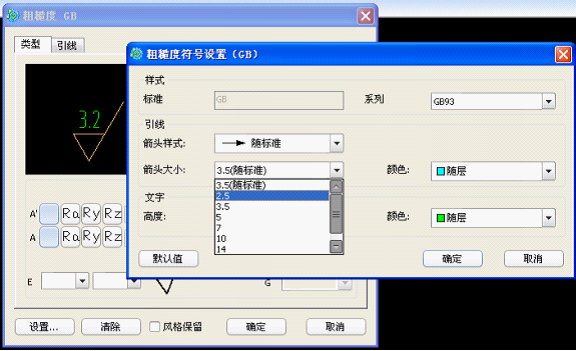

目前，捷佳偉創主要使用A4的圖紙出圖，僅個別使用A3紙。由于設備相對復雜，所以大量的圖形、標注和文字需要放在一個圖框中，因此，一般會使用比國標（國家標準）小一號的符號標注作為企業標準，如粗糙度標注、形位公差、焊接符號等。過往很長一段時間內，工程師們只能先輸出國標標注，然后再縮小，操作起來很是麻煩。而這款中望CAD機械版，創新性地內置了多種設置，工程師在樣式配置中可以快速定制符合企業的標準。





3 智能標注“D”命令，讓設計更自由

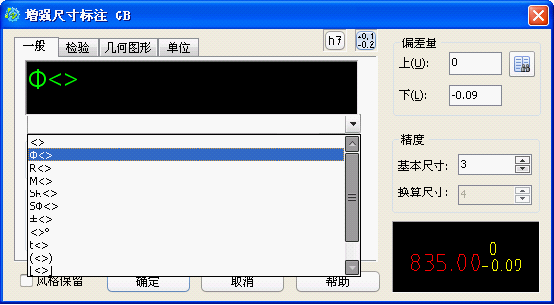

除了符號標注，一張?jiān)O(shè)計圖紙中包含有數量眾多的尺寸標注。針對這一“特性”，中望CAD機械版提供了一個名為“智能標注”的命令，只需一個“D”即可激活該命令。捷佳偉創的工程師對該功能也最感興趣。因?yàn)樵谶@個命令中，可以完成幾乎所有的標注，而且在標注完成后還可以直接查公差、添加偏差值，快捷添加前綴和后綴。

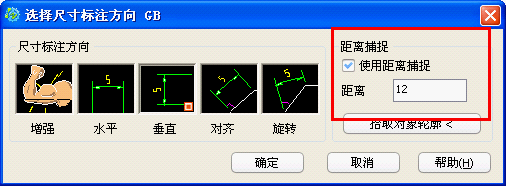

在標注中也有很多方便、實用的設置（在標注過程中進入<方向“O”>即可彈出對話框），例如標注距離捕捉，可以使標注之間的間隔整齊劃一。如果需要更緊密的標注排列，則可以輸入更小的捕捉距離。

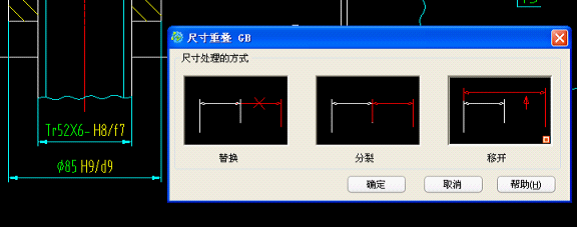

再者，如果標注的位置原來已有標注了，那么直接繪制就會造成尺寸重疊。為避免出現這種情況，中望CAD機械版提供有優化設置，工程師們根據需要可以選擇替換、分裂、移開之前的標注。





4 繪圖輔助功能，避免重復設計

圖框、符號標注、尺寸標注等都是基于圖形的設計和繪制，中望CAD機械版在這一塊也提供了非常豐富的輔助繪圖功能，如中心線、波浪線等常用的畫線命令，還有非常齊全的國標標準件庫，工程師無需另外繪制標準件，只需直接從中望CAD機械版中調用即可。





5 樣式同步，讓設計圖紙更規范

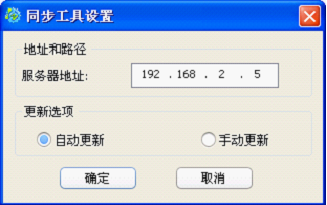

對設計者來說，制定企業標準并不是一件復雜的事情，困難的是在統一標準后如何一直保持統一。這個問題讓很多企業都煞費苦心，呼吁有效的解決方法。中望CAD機械版首創的“樣式同步”功能就讓這個問題輕易地化解。只要簡單設置，即可將定制好的標準在線同步到每個工程師的工作電腦中，從而保證捷佳偉創每個工程師出的設計圖從一開始就符合企業標準，同時也直接降低了企業標準實施的難度。





中望CAD機械版擁有許多的人性化的實用功能，突破了2D機械設計上的局限，極大提高了工程師的設計效率，使工程師更多的專注于設計、專注于創新，而不是一些簡單重復的繁瑣的CAD基本操作。

當然，這并不意味著中望CAD機械版就沒有任何的瑕疵。捷佳偉創的工程師們?cè)谑褂眠^(guò)程中就提出了一些意見和建議，也得到了中望軟件的技術和研發部門的重視和反應，并已經在中望CAD機械版的更新版本中得到修正和完善。就目前情況而言，中望CAD機械版完全稱得上是一款最貼近國內工程師使用習慣，深諳企業需求的專業CAD軟件。
