在汽車設計制造過程中，一款切實適合企業實際的CAD軟件，不僅能夠最大限度地減少設計師不必要的重復勞動，提高CAD設計的效率和品質，而且能夠幫助企業實現CAD設計標準化建設，進而提升企業整體設計水平。

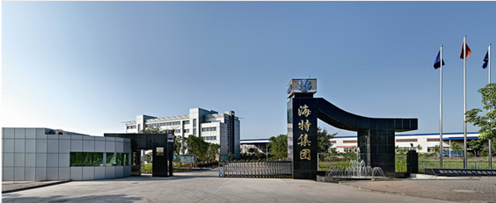

重慶海特汽車排氣系統有限公司（以下簡稱“海特汽車”）隸屬于重慶海特環保（集團），主要研發、生產、銷售車輛尾氣治理和噪聲控制用的三元催化劑、催化轉化器、凈化器、消聲器、排氣歧管等機動車排氣系統產品。海特汽車是國內第一家自主研發、制造排氣系統產品的專業企業，同時也是國內目前唯一能將凈化和消聲全套排氣系統產品進行集成研發、制造，向客戶提供成套總成產品和整體解決方案的專業供應商。

在海特汽車的發展歷程中，CAD設計軟件作為主要的產品設計工具，發揮著關鍵的基礎性作用。為適應行業趨勢和企業發展的需求，海特汽車于2012年開始對內部使用的CAD設計軟件進行統一，完善設計標準。在最初的CAD軟件選型中，海特汽車更加偏向于國內的一款制造業專業設計軟件。而在接觸體驗了中望CAD機械版之后，海特汽車就推翻了原來的“決定”，因為相比之下，中望CAD機械版的兼容性能更加優越，設計操作也更具靈活性。

一款CAD軟件的性能如何，設計師作為最主要、最直接的體驗者，擁有不可置疑的評價資格。在海特汽車應用中望CAD機械版進行產品設計過程中，中望CAD機械版的高度兼容性和高效靈活性得到進一步檢驗和肯定，出色地承擔起CAD設計工作。根據設計師的反饋和總結，中望CAD機械版具有以下三大功能特性在設計師的日常工作中起到積極的推動作用：

一、完美的格式兼容性

在統一CAD軟件之前，海特汽車由于缺乏設計軟件統一化的管理，設計師按照自己的職業習慣選擇使用不同版本，甚至是不同品牌的CAD軟件進行設計。結果導致設計出來的圖紙因為CAD軟件版本、格式等差異，給后期圖紙的交互帶來障礙：設計師為了交流圖紙不得不通過轉換、導出等操作來實現圖紙的閱覽和修改。這樣既浪費寶貴的時間，又容易出錯。

而隨著海特汽車使用中望CAD機械版之后，這類問題就得到徹底的解決。中望CAD+采用DWG為內部工作文件格式，能夠讀取和保存DWG、DXF文件，高度兼容AutoCAD 2.5~2012版所有圖形文件，讀取和存儲圖形信息完整準確。如此一來，設計師就可以便捷地進行圖紙的交互和交流，設計效率大大提高。



中望CAD兼容多種主流格式文件

二、智能的標注體系

海特汽車設計師反映，圖紙標注工作在其整體設計工作中占據著極大的比重，一副圖紙中往往需要進行線型、倒角、直徑、角度等多達上十種不同種類的標注，光命令的切換就需要花費相當一部分時間。此外，還有后續的標注位置的排布，標注樣式的修正等繁瑣的操作。

在日常工作中，中望CAD機械版的智能標注系統，能夠有效解決這一問題，真正把設計師從記命令、切換命令、手動排版等瑣碎的操作中解放出來，將更多的時間和精力投入到創新設計上面。概括起來，中望CAD機械版的智能標注體系有如下優點：

1、尺寸標注，符號標注，序號標注等支持雙擊編輯，其他對象也可通過超級編輯點擊編輯，使繪圖效率提高5到8倍；詞句庫，數據記錄存儲，隨取隨用。

2、基于機械標準的尺寸標注，可查詢公差配合參數；增強標注，自動判斷生成線性或?qū)R標注；智能尺寸標注，能自動調整位置；通過對話框標注倒角圓角；豐富的機械符號，粗糙度，焊接符號等。

3、傳統CAD平臺尺寸標注命令太多，中望CAD機械版只需一個快捷鍵D即可解決所有尺寸標注問題。

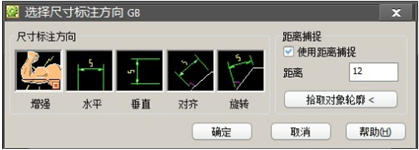

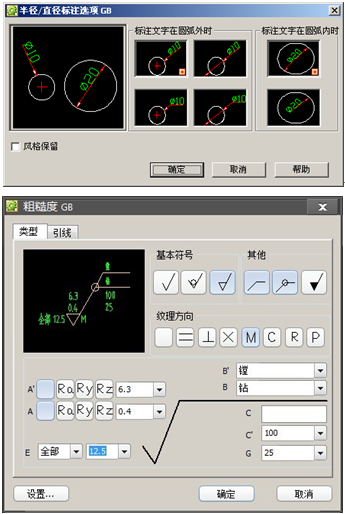

中望CAD智能的標注體系

三、簡單的企業標準同步工具

前面提到，海特汽車統一設計軟件的最主要的目的是規范設計崗位，統一企業標準，降低設計出錯率。那么，要做到真正的統一就必須要求每一位設計師的設計環境必須一致，例如圖層、線型、比例、字體樣式、標注樣式、打印樣式等等。傳統的CAD軟件的環境設置需要設計師手動進行設定，并且，對于每臺電腦都需要重復的進行相同的設置操作，才可確保設計環境的完全統一。該方式最大的弊端就是設計師要進行大量重復性的設定工作，同時在這種重復的手工的定制過程中出現差錯的概率也比較高。

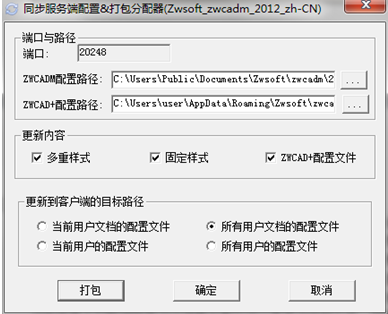

針對實際操作中出現的這種情況，中望CAD機械版推出了設計標準樣式更新及打包功能。通過此功能，海特汽車只需在一臺電腦上按照公司標準配置一整套的設計環境，然后將其打包，再分發給其他設計師，設計師使用鼠標輕松點擊一下就能完成整套的環境配置工作，簡單快捷。

除了以上三大優點之外，中望CAD機械版還具備多圖幅、多標準、輔助工具、零件庫等便捷實用的機械設計功能，能夠顯著加快機械設計流程。海特汽車的設計師在使用過中望CAD機械版以后給出了這樣的評價：“任意的版本圖紙隨意打開，復雜的標注工作變得輕松，繁瑣的環境設置一鍵搞定”。
