隨著工程建設行業的快速發展，市場對所應用的CAD軟件技術提出了更高的期待，以達到從圖紙?jiān)O(shè)計到施工建造過程更準確、更快速、更節省的新要求。針對這一應用環境的變化，中望軟件采用BIM思想研發并推出了中望CAD工程建設行業整體解決方案，極大拓展了二維CAD軟件的能力邊界。

目前，中望CAD工程建設行業整體解決方案包括中望建筑、給排水、暖通、電氣等多個專業模塊，各專業模塊間無縫兼容，特別適合工程建設項目中的多專業協同設計。而針對工程建設設計領域要求精準、科學這一特性，中望專業模塊率先提供了方便快捷的三維建模、實用智能的綜合碰撞檢查等功能，解決當前建筑設計單位與設計師的現實困難。相比其他產品，中望CAD整體解決方案更加符合工程建設行業的趨勢與要求，能夠有效解決行業存在的諸多問題。

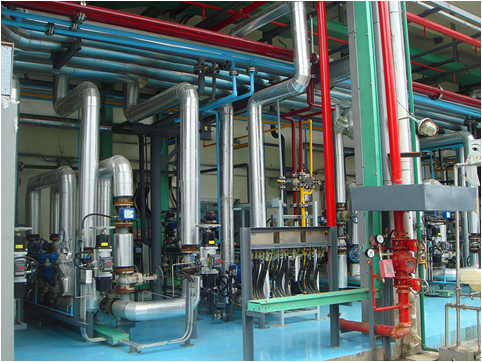

圖/管線布局（圖片來源網絡）

對于工程建筑設計來說，三維建模功能（即“可視化”）的作用非常大。眾所周知，一般的施工圖紙，只是設計師將各個構件的信息采用線條繪制在圖紙上表達，并不能直觀形象地展示出建筑的真實面貌。而中望建筑及水暖電等專業模塊上的三維建模功能，則可以將這些線條式的構件以一種三維的立體實物圖形展示在設計師和其他項目參與人員的面前，更加客觀、準確。

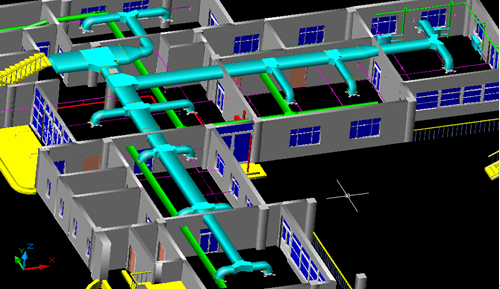

圖/專業CAD軟件實現二三維同步

而在項目施工過程中，設計單位和施工單位遇到最多的意外情況當屬管線相互碰撞，其根源卻產生于項目的設計階段。因?yàn)樵O(shè)計內容的分工，往往各專業設計師之間的溝通不到位，導致各種專業之間的碰撞問題的出現，例如給排水、暖通、電氣等專業中的管線在進行布置時，由于施工圖紙是各自繪制在各自的施工圖紙上的，真正施工過程中，可能在布置管線時正好在此處有結構設計的梁等構件在此妨礙著管線的布置。

這種由于CAD軟件缺乏有效的碰撞檢查而造成的設計硬傷，使得后期的施工建造出現“推倒重建”的情況，造成工期延誤和大量資金浪費，讓設計單位和施工企業苦不堪言。為解決這一問題，中望專業模塊率先增加了三維碰撞檢查功能。也就是說，在中望軟件中，建筑的梁柱，給排水、暖通、電氣的管道、橋架等都可以進行碰撞檢查。更具價值的是，項目負責人或者是審圖人員，可以在中望軟件中將給排水、暖通、電氣等專業設計師完成的圖紙進行綜合檢查，從而確保設計的合理性和科學性，在設計階段就把管線碰撞這一問題徹底避免和杜絕。

長期以來，中望軟件專注于CAD軟件技術的研發與創新，在深入了解用戶需求和行業技術趨勢的基礎上不斷賦予CAD軟件解決新問題的新功能。這套中望CAD工程建設行業整體解決方案就是中望軟件針對工程建設設計長期以來存在的設計弊端，采用BIM思想開發的新一代CAD軟件產品。它能夠幫助設計單位和設計師在軟件中完成圖紙繪制、三維建模、碰撞檢查等流程環節，確保設計的精確性與科學性，最終提高工程建設的設計水平與品質。
