中望水暖電工程設計整體解決方案（包含中望暖通、中望給排水、中望電氣，以下簡稱“中望水暖電”）具有超強的兼容性、智能的設計功能和精準的分析能力，從而幫助設計工程師提高項目設計的精確性與工作效率。其中，中望電氣具備了國際上同類CAD軟件的專業性能，實現民用和工業電氣CAD設計與計算一體化。
針對工程建設中必不可少的防雷設計需求，中望電氣擁有全新的防雷設計功能。值得一提的是，中望電氣的全部功能根據建筑物用途的不同均分為工業與民用兩大模塊。其中，工業模塊的防雷設計有滾球避雷設計和折線避雷設計兩種，民用模塊則有接地防雷設計與滾球避雷設計兩種。

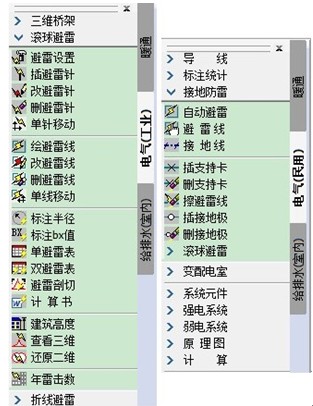

圖/中望電氣專業功能
一.工業防雷設計
中望電氣中的滾球避雷支持多針、多線的二維、三維避雷設計。當用戶插入避雷針或者繪制避雷線后，軟件能直觀顯示出其保護范圍。如果是單針、單線的移動，其二維、三維保護區域也隨即更新。對提升設計效率更具作用的是，對已生成的避雷針、避雷線，中望電氣支持再次修改其參數，設計師直接通過輸入具體參數值就可以進行修改，簡便快捷。通過“避雷剖切”命令可生成避雷針（線）防護范圍的立剖面圖。

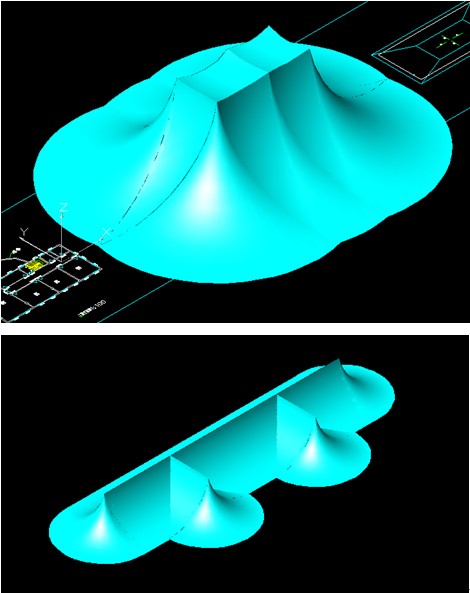

圖/中望電氣避雷剖切效果
除此之外，中望電氣的防雷設計功能還可標注平面避雷針保護半徑值、雙針間距、雙針連線到聯合保護區域邊線的最短距離BX值，且軟件能自動繪制生成出“防雷范圍單針保護表”、“防雷范圍雙針保護表”以及Word格式的防雷設計計算書，從而節省了大量手動繪制表格的時間。
折線避雷與滾球避雷的操作基本類似，支持多個高度的聯合區域防護，插入避雷針后自動計算聯合防護區域；支持標注保護半徑值、標注BX值、生成防雷保護表與計算書。需要強調的是，折線法避雷設計的計算方法以及參照設計規范與滾球法避雷設計有所不同，這種方法多用于電力行業的工程設計。
二.民用接地防雷設計

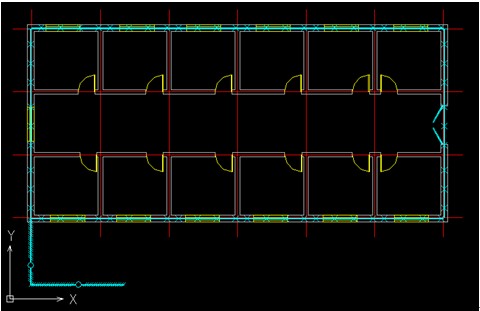

在中望電氣民用模塊中，接地防雷可自由繪制避雷線、接地線、接地極。對于天正建筑條件圖，軟件可自動搜索封閉的外墻線，沿墻線按一定偏移距離繪制避雷線，同時自動插入支持卡與接地極，智能快捷，省時省力。
值得一提的是，軟件支持計算建筑物的年預計雷擊次數，且這些計算依據來自于國家標準GB50057-2010《建筑物防雷設計規范》。該程序加入了是否考慮周邊建筑的影響，計算防雷類別，并且計算結果可繪制成表格形式，也可生成詳細的計算書，設計師可根據企業的標準規范自由選擇。
小結：作為中望CAD工程建設行業整體解決方案的組成部分，中望電氣不僅具備電氣設計的專業功能,能夠幫助設計師提高工作效率，還與中望建筑、結構、暖通、給排水等專業模塊無縫兼容，且完美兼容市面上其他工程建設各專業設計軟件，徹底解決圖紙兼容性低、數據交互性差等工程建設領域中諸多阻礙CAD協同設計的難題，實現設計成果無障礙交互使用。
