機械CAD繪圖中,有時需對圖中某些圖形的面積、周長與重心進行計算,如下圖所示的是需要沖壓制造的鈑金零件。一般的CAD平臺軟件提供了查詢面積與周長工具,但過于簡單、單一,對復雜的、不規則的圖形進行面積、周長的查詢顯得非常困難,計算圖形的重心就更加復雜麻煩。
在中望CAD機械版中,只需要使用機械菜單下【輔助工具】里面的【計算面積】與【點取面積】兩個功能,即可快速得到上圖所需求的準確數據。
一、計算零件面積、周長快速計算

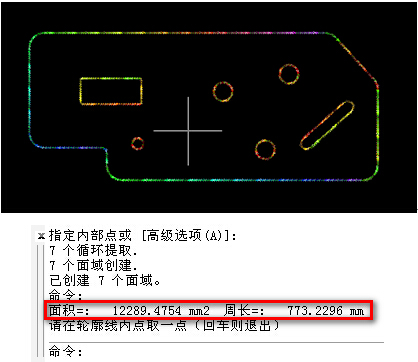

使用AA 或ZWMAREA 命令,啟動中望CAD機械版的“計算面積、周長和質量”命令,按照命令行提示“請在輪廓線內點取一點”,軟件自動用彩虹線標示出圖形的外輪廓與內輪廓,并在命令行中給出該圖形的面積與周長,如下圖所示:
圖/中望CAD機械版快速計算圖形面積

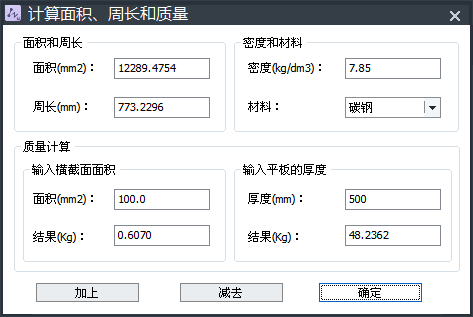

根據命令行的提示,按一下“回車”鍵,完成對當前圖形的面積計算,顯示出“計算面積、周長和質量”對話框。在這里輸入該零件的密度與厚度,即可直接計算出來零件的質量。
圖/中望CAD機械版自動計算功能
若選擇零件區域比較復雜,則可通過對話框中【加上】或【減去】按鈕控制所選區域,面積、周長、質量即時顯示在對話框中。

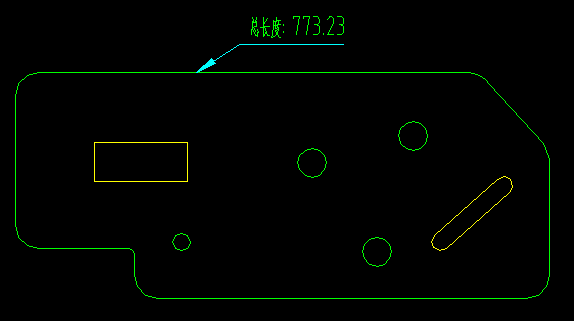

通過【標總長】功能(快捷鍵命令是:“BZC”)可快速標出直線、圓弧、多段線、樣條曲線、云線等對象的總長度。執行該命令后,框選該零件所有輪廓,就可標出該零件所有輪廓的總長。如下圖所示:
圖/中望CAD機械版快速計算圖形輪廓總長
二、一個命令快速標出重點位置
使用傳統的公式計算法求出不規則零件的重心位置非常麻煩,耗時很多。中望CAD機械版只需一個命令就可快速標出不規則零件的重心:

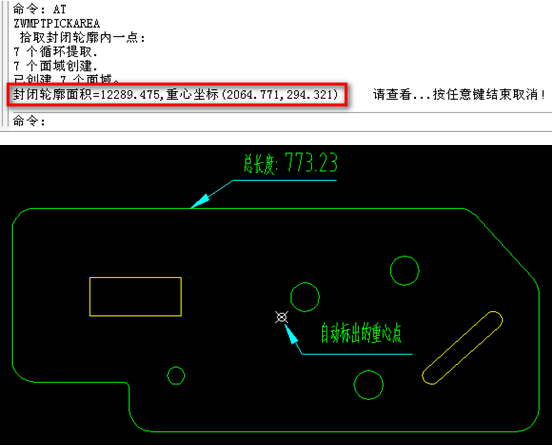

使用AT或ZWMPTPICKAREA命令,啟動“點取面積”命令,根據命令行提示,拾取封閉輪廓內一點,即可快速算出該輪廓的面積與重心坐標,并且用一個點在圖紙標出重心位置,如下圖所示:
圖/中望CAD機械版智能標出重點位置
