尺寸標注是機械制造與建筑設計中工作量繁重的項目之一。通常情況下一張圖紙所用到的標注方式不少3種,傳統的繪圖方式需要鼠標不斷點選樣式進行切換,耗費了大量操作時間,效率低下。而使用中望CAD機械版的智能標注功能就可完成90%的標注,大大節省用鼠標切換標注樣式的時間。
一.快速調用
在中望CAD機械版中,設計師只需在命令行輸入一個字母“D”即可喚起這一命令。也可通過圖標快速啟用:打開軟件菜單欄的最后一項機械——尺寸標注——智能標注,如下圖所示:

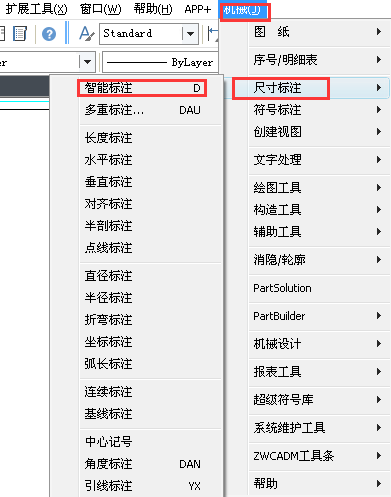

圖/中望CAD機械版快速調用智能標注命令
然后標注目標對象,尺寸預覽會跟著鼠標拖動的方向變化,點擊鼠標確定即可,十分便捷高效。
二.一鍵切換
中望CAD機械版還可以通過一鍵切換,實現由某一種標注方式到另外一種標注的轉變,操作十分靈活。如果標注不僅限于尺寸,還要顯示符號或公差值等,設計師敲擊“空格鍵”就能啟動“增強尺寸標注”命令,然后點擊界面中的右下角圖片,即可進入到公差類型界面,直觀地選擇公差類型。

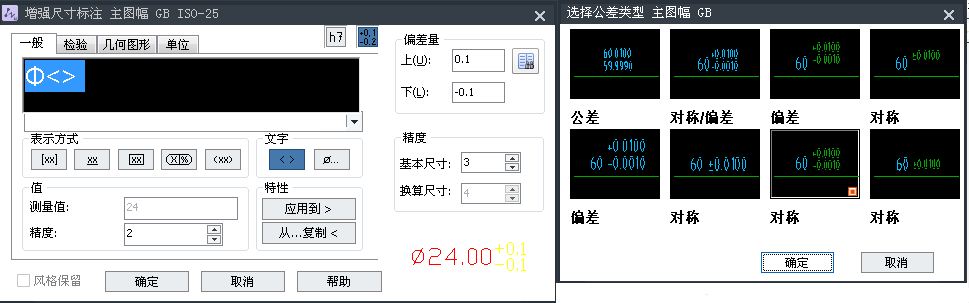

圖/中望CAD機械版增強尺寸標注界面
對于標注時經常遇到的尺寸重合難題,中望CAD機械版的尺寸重疊功能非常管用,它會自動識別標注重疊區,從而彈出請求處理的方式提醒。無論是替換、分裂還是移開,只需要輕輕一點,都可直接完成標注。

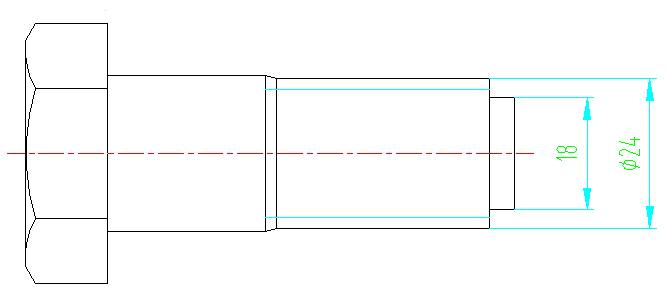

圖/中望CAD機械版有效解決尺寸重合問題
需要指出的是,后期修改數量較多的標注內容也十分方便,具體如下:
在中望CAD機械版中選擇已經修改好的標注,雙擊進入增強尺寸標注界面,選擇特性——應用到功能,再選擇要統一修改的各個標注,就可顯示出需要復制的參數信息。確定之后,所有需要修改的標隨即顯示為正確的樣式。

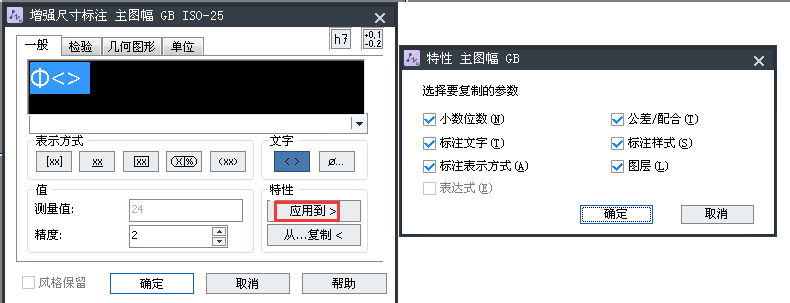

圖/中望CAD機械版快速修改標注內容
