CAD制圖設計過程中,往往需要處理一些表格類的數據,很多時候我們是將數據從CAD軟件輸出到excel中,或者是從excel導入到軟件。這類常規的數據導入導出,可以應用ole對象(在CAD軟件中是非矢量圖形)方式來操作,也可以通過選擇性粘貼的方式將excel數據導入到CAD當中,但輸入則需要借助其他插件來實現,處理起來相對繁瑣。
為了幫助用戶簡化操作步驟,提高效率,中望CAD提供了強大智能的表格功能,能夠CAD軟件與excel表格之間的數據的雙向交互,且該功能使用起來也非常簡單方便。

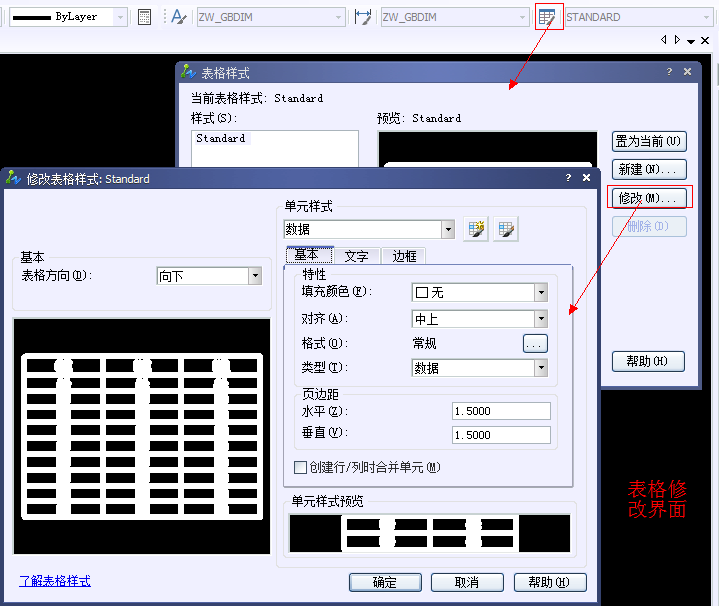

如下圖所示,中望CAD的表格功能可以通過表格樣式的方式來自定義表格樣式。
定義好的表格,我們可以通過“TABLE”命令來調用插入表格的對話框。中望CAD提供有兩種插入表格的方式:一.直接插入定義好的表格樣式,二.通過excel的導入來進行表格的插入。通過第二種方式可以達到excel到CAD的交互模式,如下圖:

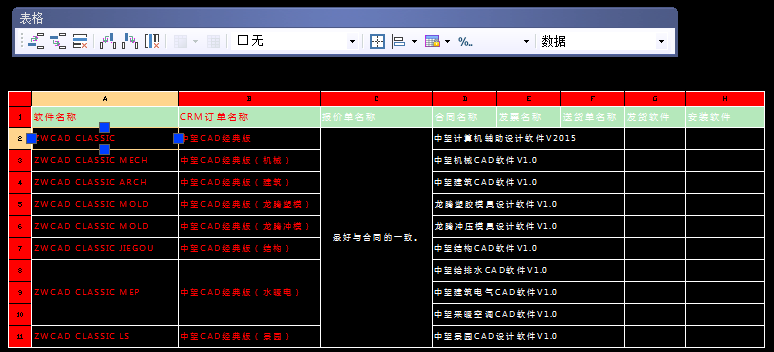

值得一提的是,通過excel導入到中望CAD中的表格支持excel的行列操作,可以通過表格編輯的對話框來實現表格的對齊模式,單元格的各種操作等等,如下圖:
當然,這類表格類的數據,用戶可直接通過“tableexport”命令直接導出,保存為“excel”格式文件,如此只需要兩個命令就能夠?qū)崿F(xiàn)中望CAD軟件與excel數據的交互了,最大限度簡化操作步驟,提高數據處理的工作效率。
