在日常的設計中，設計師往往會把多張圖紙繪制在同一個dwg文件里面，而在后期出圖過程中，則需要手動逐一框選這些圖紙進行打印，此操作單調而繁瑣，工作效率低下。相比之下，中望CAD2017的智能打印功，能幫助設計師一次性打印海量圖紙，極大程度節省設計師的打印時間。

以下為智能打印功能的操作教程。

第1步：打開智能打印。點擊軟件頂部菜單欄中的【文件】-【智能打印】，

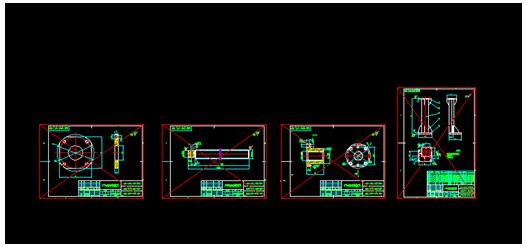

圖1：同一文件中包含多張圖紙

第2步：設置打印機。彈出如圖2所示的對話框后，設計師可在區域1內設置打印機、紙張、打印樣式、打印比例、圖形方向（可自動識別）等。

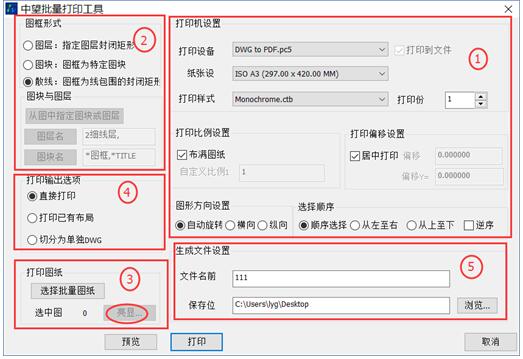

 圖2：中望CAD“智能打印”功能設置對話框

第3步：選擇圖框形式。為滿足設計師不同的打印需求，中望CAD2017提供了圖層、圖塊、散線3種選擇方式：如果圖框設定了特定的圖層或者設定為特定的圖塊，那么可選擇前兩種形式；如果圖框并未設定特定圖層或圖框，則可以通過散線形式進行選擇。這一步的操作切勿忽略，例如在圖1中共有4張圖紙，只有設置好圖框形式，軟件才能智能識別出4張圖紙的圖框。

第4步：設置打印圖紙。點擊圖2的區域3中的“選擇批量圖紙”，軟件將根據圖層、圖塊或者散線來識別選中的圖紙，并且以高亮顯示所識別的圖紙（如圖3），從而確保了圖紙識別的準確性。

圖3：中望CAD高亮顯示已選的批量圖紙

至此，中望CAD2017的智能打印就基本設置完畢了。設計師根據實際情況在其他區域進行相關的輸出設置后，軟件就會快速準確的批量打印出符合打印設置的多張圖紙，節省了大量打印圖紙的時間，大大提高了工作效率。
