最新的中望CAD 2018增加了許多智能化繪圖功能,可幫助設計師簡化設計工作。其中,尺寸驅動功能支持通過準確的數值來控制和改變圖形的大小。設計師在繪制產品圖紙過程中,當圖紙中的對象數量比較多、尺寸需要經常修改,或者繪制不同規格的相同產品圖形時,修改圖形和尺寸就會變得繁瑣和麻煩,無形中增加了許多工作量。針對這個情況,中望CAD 2018的尺寸驅動功能可以便捷的解決這一問題。設計師在繪圖時完全可以不用考慮尺寸大小,只需繪制圖形結構,然后再使用標注尺寸的方式,輸入正確的數值,就可以把圖形變成所需的大小了,非常方便。
例如,設計師在圖紙繪制完畢后才發現某一長方形的寬度不對,需要修改調整。如按照傳統的繪圖方法,則需要將圖形刪除,重新輸入長方形的命令來繪制,這樣無疑會花費較多的時間。而通過中望CAD 2018的尺寸驅動功能,設計師只需要選擇需要修改的標注,然后輸入新的尺寸,軟件會自動生成新的圖形,而且具體的操作過程也非常簡單。

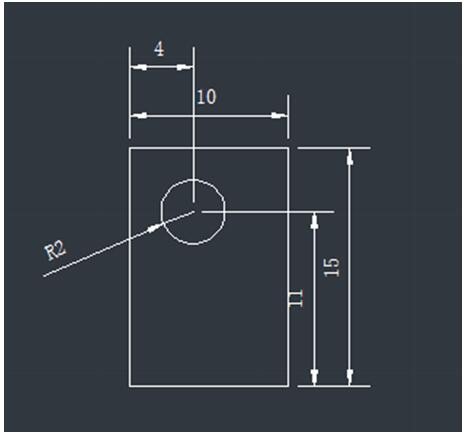

圖1 驅動之前的圖形
設計師可以在菜單欄“擴展工具”下的“標注工具”中快速找到并調用“尺寸驅動”功能,選擇尺寸輸入新的數值后框選需要驅動的部分,圖形就自動隨著尺寸的改變而變化,并且所有涉及到的尺寸標注也都會自動修改,十分的智能高效。

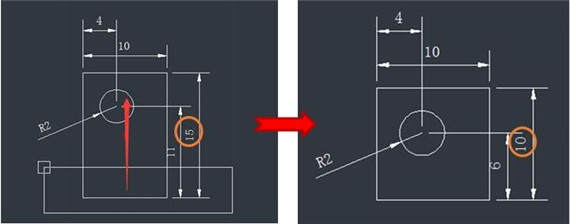

圖2 圖形及尺寸標注同時發生更改
如果需要修改圓的大小,同樣可運行尺寸驅動命令,此時命令行會提示選擇標注,設計師選擇半徑標注然后輸入新的半徑即可。當只需要將長方形一邊的長度進行修改,則只需要框選要修改區域的角點。以往,設計師需要通過輸入數字的方式來確定每一個點的位置,無法真正實現參數化設計。
圖3 修改圓的半徑

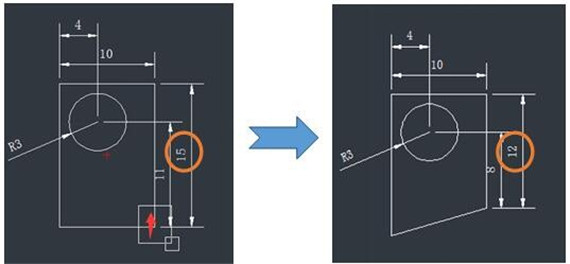

圖4 修改長方形的長度
中望CAD 2018的尺寸驅動功能實用性高,適用于任何行業,能夠?qū)⒃袕?fù)雜的繪圖過程或者修改過程簡單化,從而幫助節省繪圖時間,提高工作效率。
