在設計工作中，很多標注樣式、圖層、塊參照乃至線形，都會被多次反復用到的。如果通過管理工具將這些命名對象直接調取并應用，將有助于提高設計師的繪圖效率。中望CAD2018的設計中心功能，就能夠?qū)崿F(xiàn)對這些對象的有效管理，并且操作十分便捷，因此備受廣大設計師的好評。

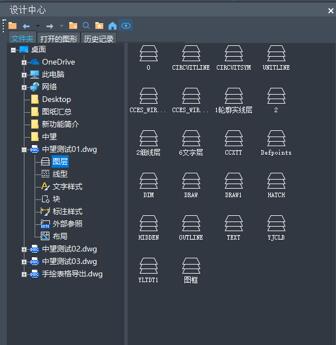

圖/中望CAD2018設計中心功能界面

簡單來說，中望CAD2018的“設計中心”功能，是一個集成化的輔助繪圖工具，它與Windows資源管理器類似。通過“設計中心”窗口，用戶可以瀏覽、查找、預覽及管理CAD的圖形文件、塊參照、外部參照等不同的資源文件。同時，用戶也可以直接使用鼠標拖拽方式，將各種路徑下的圖紙、線形、文字樣式、塊、外部參照等插入到當前繪圖中。如此一來，已有資源的得以重復利用，而無需重新設置，從而提高了圖形管理和圖形設計的效率。

在實際繪圖過程中，用戶可以通過中望CAD軟件菜單欄工具——設計中心，啟用該功能，也可以直接用“CTRL+2”組合鍵快速啟動。如下圖所示，“設計中心”窗口頂部的工具欄列出了部分工具選項，用戶可快速訪問對應的功能，包括加載、歷史記錄的上下翻頁、收藏夾、查找及是否預覽等。

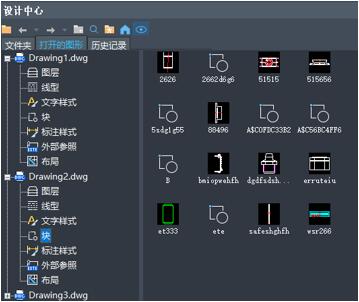

圖/設計中心的主要工具選項

更具人性化的是，中望CAD“設計中心”功能以樹形結構顯示文件與文件夾的層次結構、打開的圖形列表、以及已訪問文件的歷史記錄。而打開的圖形選項卡下默認顯示其中最常用的操作在“文件夾”中。

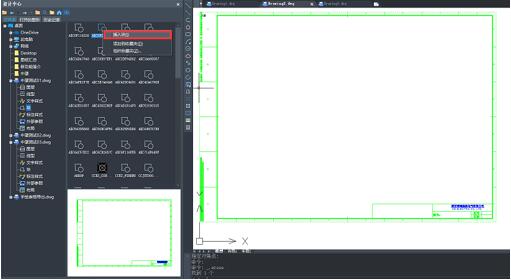

圖/預覽圖紙內容

用戶選擇常用圖紙中的圖形文件后，可以插入塊參照的方式直接插入到當前繪圖區域。值得一提的是，在預覽開啟的狀態下，用戶能夠預覽到該對象，非常直觀清晰。此外，直接點選dwg圖紙也可以預覽該圖紙內容。

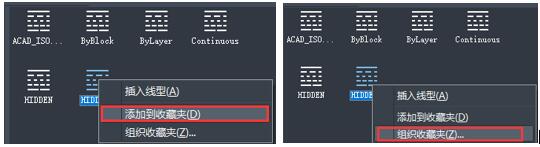

圖/支持工具存放至收藏夾

另一方面，中望CAD2018支持用戶將常用的工具存放在收藏夾中。在內容區域或各個選項卡列出的樹狀圖中，用戶選中一個項目并單擊鼠標右健，然后在快捷菜單中選擇“添加到收藏夾”即可，非常方便。而對于暫時不常用的對象，用戶則可以在快捷菜單中選擇“組織收藏夾”，然后在自動彈出的本地收藏夾文件夾中，刪除不需要的對象。

小結：使用中望CAD2018的設計中心功能，可以使得歷史圖紙中的對象信息能夠重復利用，用戶無需復雜的再次設計與編輯，有助于節省設計時間，提高工作效率。
