工程設計領域,很多時候會涉及到對象的長度、面積的測量和計算。例如建筑設計中,設計師需要計算出建筑物的面積,從而有效對成本和材料用量等進行估算,指導后續相關工作。而中望CAD建筑版2019就具有高度智能化的統計功能,能夠大幅度減少設計師手動操作計算的工作量,提高設計效率。

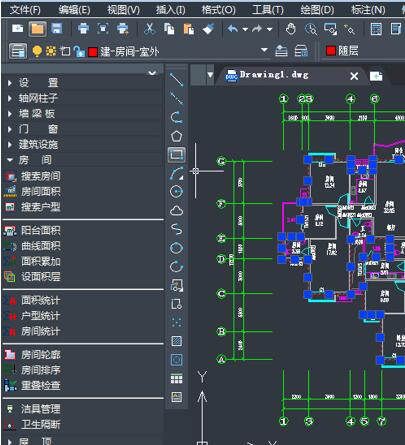

圖/中望CAD建筑版具備強大的統計功能
建筑設計過程中,設計師通常需要花費大量時間來處理圖紙中門窗及戶型面積等建筑數據。對此,中望CAD建筑版提供了專業的門窗整理、戶型統計等建筑設計專業工具,能夠自動識別建筑圖形對象進行快速計算和匯總,從而給設計師在后續的圖紙數據處理工作帶來便捷。
設計師使用中望CAD建筑版,通過軟件的房間功能就可以將房間套數、面積等建筑物的基本信息快速統計出來。對于繪制好的建筑平面圖,只需使用“搜索房間”功能框選整層平面圖,軟件就能自動根據墻線的切割判斷出每個房間,并且準確標識出房間的面積和整層的建筑面積。同時,房間和建筑的整個外圍會自動生成界限,軟件明確標識出面積的范圍區域。值得一提的是,中望CAD建筑版允許設計師直接雙擊房間修改房間名稱,或者通過鼠標右鍵菜單中的“對象編輯”來修改,非常人性化。如果只需簡單的查詢某個房間的面積,可使用“房間面積”功能將鼠標移動到需要的房間上即可顯示其面積值,十分方便。

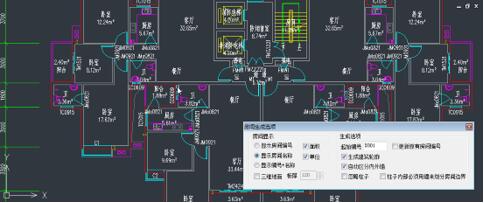

圖/搜索房間功能
另一方面,中望CAD建筑版還提供有“搜索戶型”功能,可幫助設計師快速選擇同一戶型的所有房間。使用“搜索戶型”功能,選擇同一戶型內的房間,就能統一加入到這個戶型中,此外,設計師還可以對該戶型進行填充和顏色設置,從而在視覺效果上明顯判斷戶型的范圍。

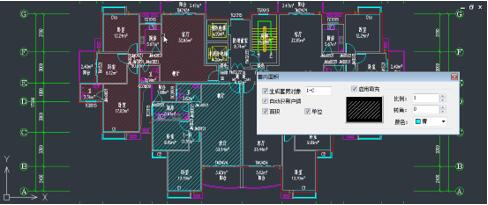

圖/戶型設置

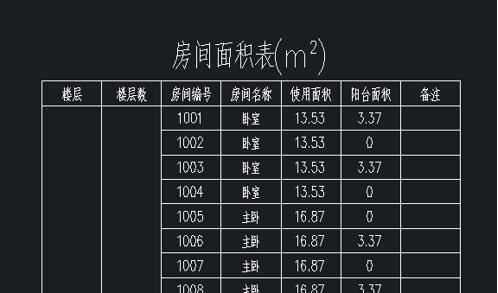

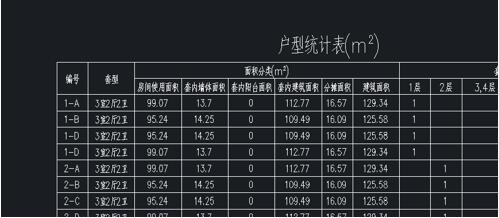

通過中望CAD建筑版的“搜索房間”和“搜索戶型”兩個功能,能夠生成面積表、戶型表以及房間表,為整個建筑的面積統計奠定基礎。但需要注意一點,就是所做的平面圖均須進行樓層的設置。這樣匯總的表格中才能體現出樓層的信息,統計出來的也才是整體建筑的面積。

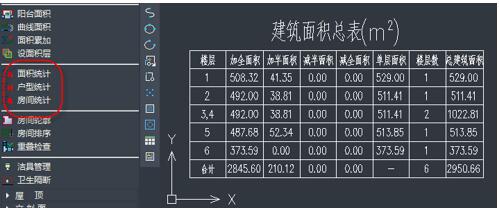

圖/面積統計
小結:中望CAD建筑版的統計功能針對性抓取了自定義對象的特性,進而將對象整合歸類,同屬性的進行計算和匯總,最終形成完整的數據統計表格,可大幅度提升工作效率及其準確性。
