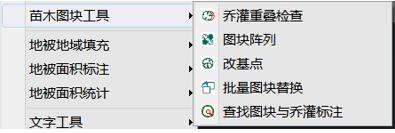

為方便設計師對苗木圖塊進行快速編輯與修改,中望景園提供了高效實用的苗木圖塊工具,主要功能有圖塊重疊檢查、圖塊陣列、修改圖塊基點、批量圖塊替換、查找圖塊與喬灌標注,能夠幫助設計師提高繪圖效率。

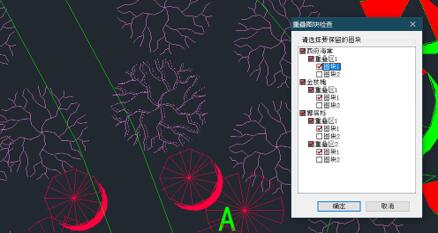

其中,中望景園的喬灌重疊檢查功能可以快速查找圖中重疊的圖塊,避免苗木數量標注與統計過程中出現不正確的數據。設計師點擊重疊檢查對話框中的圖塊,該圖塊在圖中會動態亮顯,方便設計師根據需求選擇刪除重疊的圖塊。

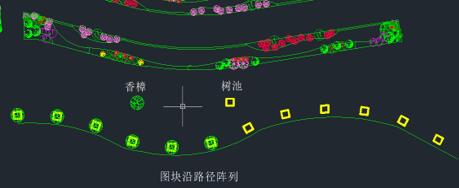

在中望景園中,圖塊陣列功能可將一個或多個圖塊,沿著所選擇的路徑進行陣列,不僅支持定距等分與定量等分,還可以設置陣列后圖塊是否對齊路徑,此外也可沿著路徑偏移一定的距離進行陣列。該功能常用于快速布置公路與河道等區域的行道樹景觀綠化帶,提高設計師繪圖效率。


修改圖塊基點功能,可以讓設計師將圖塊基點一鍵修改到圖塊中心點或其他任意位置。園林設計中使用的圖塊,如果基點偏移不在圖塊中心點,在圖塊陣列、旋轉等功能應用時會產生很大的偏差。常規修改圖塊基點的方法,需要重新定義圖塊,而中望景園的修改圖塊基點功能可幫助設計師大幅度減少操作步驟。

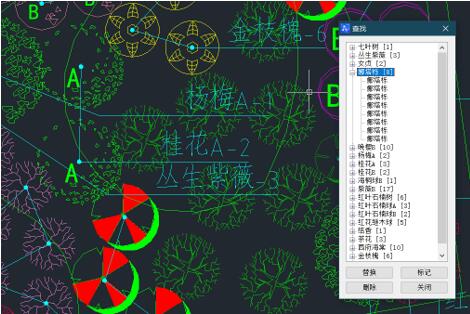

除此之外,中望景園提供的批量圖塊替換功能,可以將選擇的苗木圖塊批量替換為其他苗木圖塊,方便設計師快速更改設計方案。而借助查找圖塊與喬灌標注功能,設計師可以快速查找圖塊與喬灌標注所在位置,從而實現快速審圖、檢查缺漏,該功能還支持對圖塊進行替換、標記、刪除等操作。
