相信對CAD比較熟悉的朋友都清楚UCS是用戶坐標系(User Coordinate System)的簡稱。一般情況下,在CAD中繪圖常用的坐標系是世界坐標系(WCS)。但是在某些特殊情況下,由于使用世界坐標系建立坐標系繪圖比較麻煩,因此用戶需要根據自己實際需要設置一個新的參考坐標系,該坐標系就是用戶坐標系。
UCS的主要有以下三種應用:

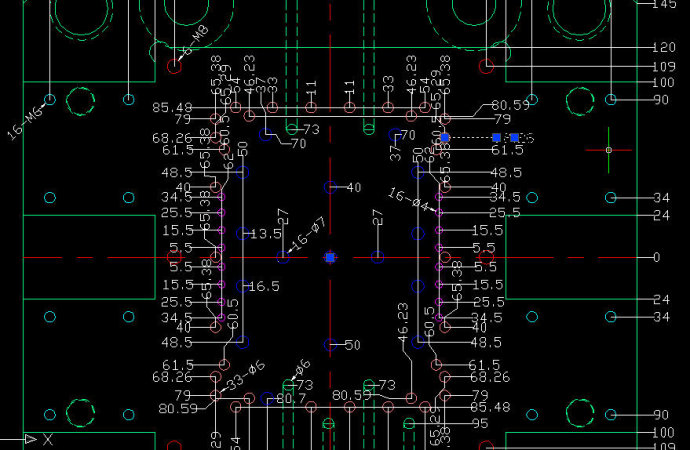

(1) 調整坐標原點以便標注坐標。用法:先確定一個基點,接著把UCS原點調整到該基點處,最后再進行坐標標注。如圖
(2) 調整坐標方向以便繪制傾斜圖紙。

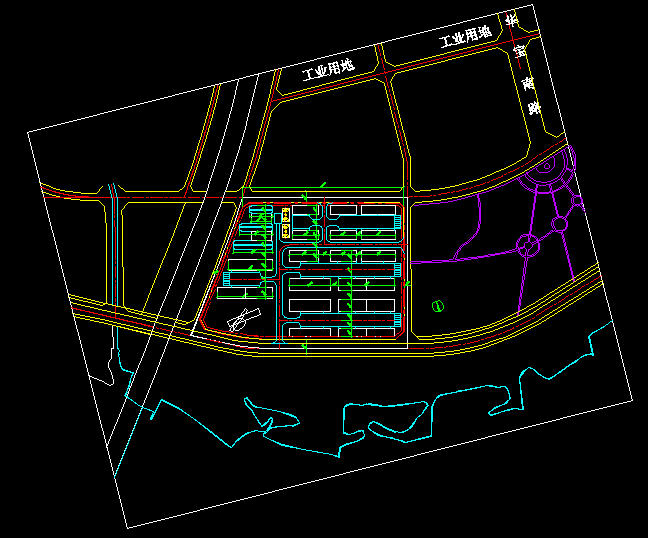

在現實中,由于地理位置的限制,很多小區或市政的規劃圖都是傾斜的(如圖),因此需要對UCS坐標系進行旋轉。
用法:在命令行輸入U(xiǎn)CS——回車——輸入Z——輸入需要旋轉的角度
(3) 根據需要將坐標系定位到模型某個表面,以便建模。
用法:在命令行輸入U(xiǎn)CS——回車——輸入F——選中模型的一個側面
