CAD如何使線條變粗?
在CAD的日常使用中,可能會發現繪制的線條太細不夠粗,CAD如何使線條變粗呢?下面教大家?guī)追N方法。
方法一:步驟如下:
步驟一:線寬顯示法。點擊打開線寬顯示。

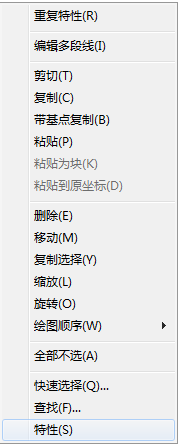

步驟二:選中線段,右鍵,選擇特性。

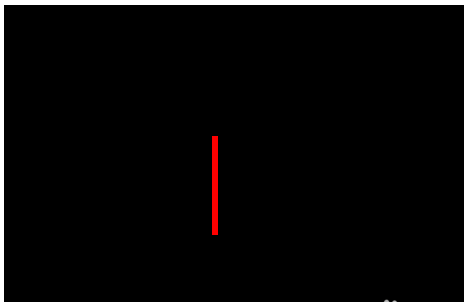

步驟三:在特性對話框中,選擇線寬,如我選擇0.5mm,那線段則顯示寬度為0.5mm。
方法二:步驟如下:

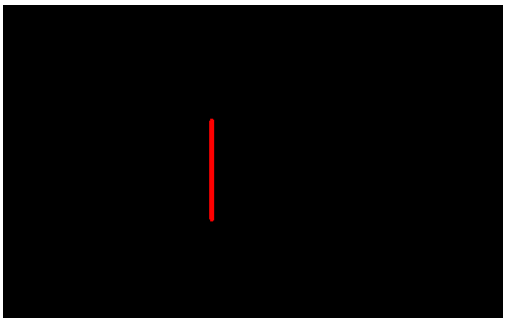

選中線段,輸入PE回車,W回車,5000回車,5000代表相對寬度,可根據寬度自行調整,以上指令完成后,線就變寬了。
方法三:步驟如下:
選中線段,右鍵,特性,在對話框中,填入全局寬度,如我填入5000,則線段就變寬了。
