cad如何通過構造線指定三角形的中心點?
在CAD的日常使用中,可能會遇到需要畫三角形中心點的時候,那么cad如何通過構造線指定三角形的中心點呢?下面教大家一種方法。

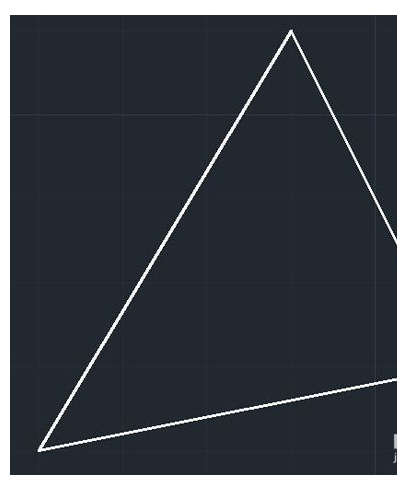

步驟一:?jiǎn)?dòng)cad2013軟件,用直線工具畫一個銳角三角形,如下圖所示。
步驟二:在命令行中輸入或動態輸入“xline”命令(快捷鍵xl),來執行構造線命令。
步驟三:根據命令行提示選擇“二等分((單位:萬元)B)”選項,根據命令行提示指定角頂點,再指定起點和端點,從而繪制角平分線1.

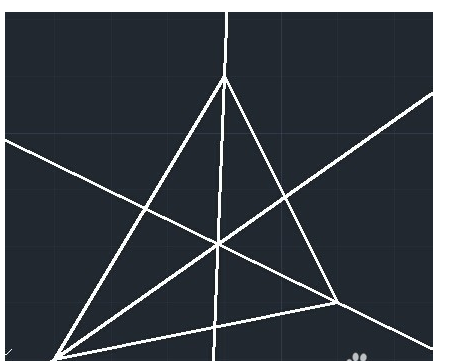

步驟四:按照與上一步相同的方法,分別繪制其他二個角的平分線2、3,則三條角平分線的交點即為三角線的中心點。
步驟五:在命令行中輸入“circle”命令(快捷鍵c),來執行圓命令。

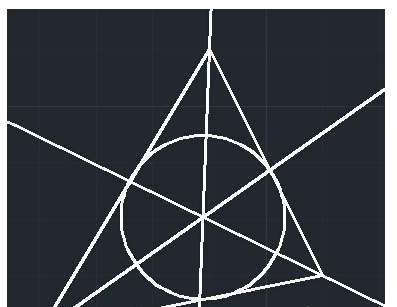

步驟六:使用鼠標指針捕捉交點作為圓心,再捕捉其中一條邊與角分線的交點作為圓的半徑端點,從而繪制三角形的內接圓。
