1.點擊【快速訪問】工具欄中的【新建】按鈕,新建空白文件。
2.在【默認】選項卡中,點擊【繪圖】面板中的【正多邊形】按鈕,繪制外切于圓半徑為1000的正八邊形。
3.在命令行中輸入O,調用【偏移】命令,將正八邊形分別向內偏移20、500、200、20。
4.在命令行中輸入C,調用【圓】命令,以正八邊形中心點為圓心繪制半徑為100的圓,再在命令行中輸入O,調用【偏移】命令,將繪制的圓向內偏移30,最后在命令行輸入L,調用【直線】命令,在圓上繪制直線。
5.在命令行中輸入L,調用【直線】命令連接端口繪制輔助線,以線段的中點作為基點,復制十字小圓。

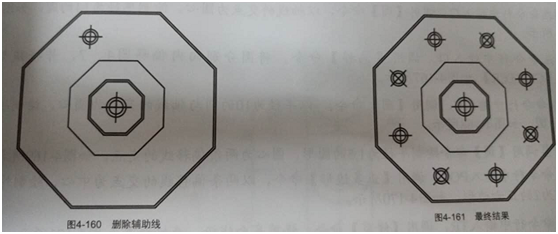

6.在命令行中輸入E,調用【刪除】命令,刪除輔助直線,在命令行中輸入SC,調用【縮放】命令,以十字小圓的圓心為基點縮小十字小圓,比例因子為0.8,如圖4-160所示。
7.在命令行中輸入AR,根據命令行的提示,激活“極軸”選項,調用【極軸陣列】命令,對繪制的十字小圓進行環形陣列,最終效果如圖4-161所示。
