根據作圖需要,cad布局經常需要調整比例。以下是小編一些小竅門,希望對各位有所幫助。
cad布局調整比例的方法:

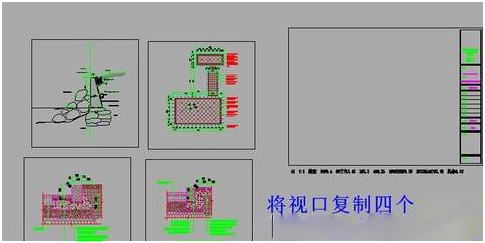

第一步:打開cad,將視口復制4個。
第二步:在cad工具欄右上角空白處單擊右鍵--單擊ZWCAD--單擊視口前的正方形,此時系統會自動彈出視口編輯工具欄。
第三步:根據需要依次調整每個視口的比例,小編這里建議大家多試幾次,根據我們圖紙的大小選擇合適的比例,一般我們常用的cad出圖比例為:
~平面圖、立面圖、剖面圖 :1:100 1:150 甚至1:200
~總平面圖 :1:500 1:750 1:1000 甚至1:2000
~詳圖一般 :1:20 1:50
特別說明:其實比例并沒有很嚴格的限制,只要準確實用,比例尺標注清楚就可以了。
第四步:檢驗視口比例是否設置成功。大功告成!
