使用CAD軟件的過程中,特別是工業和機械設計,常常需要使用到圓弧,但是使用圓弧工具往往制圖不太準確,這是,我們就可以使用“打斷”命令符,擦出不要的圓的一部分,獲得所需要的圓弧。

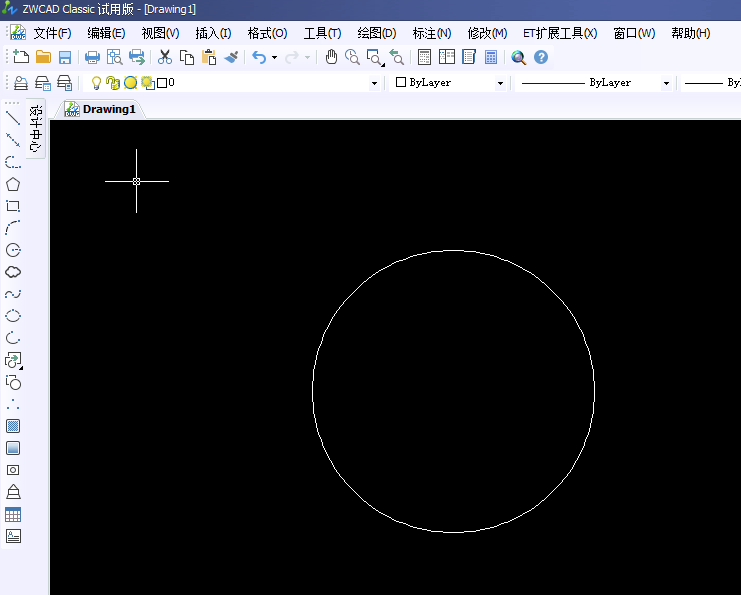

首先,我們先畫出一個圓作為例子。在實際操作中,我們可以根據需要,在圖上的點精確畫圓。

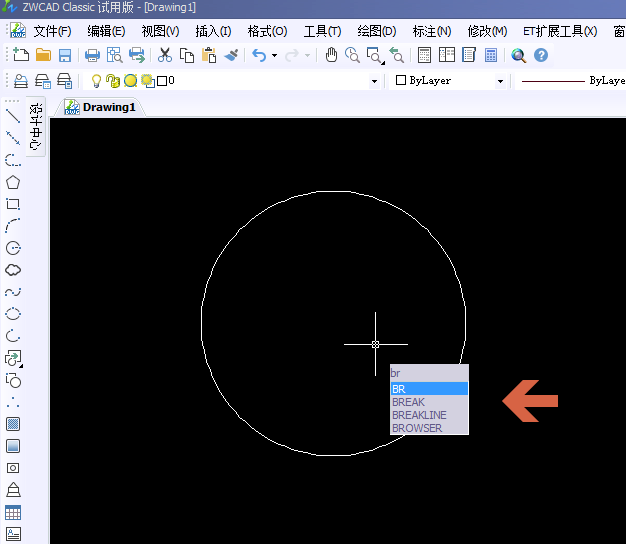

然后輸入命令行符“BR”,然后選擇之前所畫的圓。
最后選擇所需要擦出的圓的一部分,確認兩個點,然后,得到我們所需要的圓弧。
制圖過程中,打斷是非常實用的一個命令。它可以與合并圖形一起來實用,為設計制圖帶來多樣的變化,同時也讓制圖更加準確。所以我們在初學CAD軟件時一定要多注意命令之間的組合,協調使用會為自己的設計帶來更大的幫助,提高自己的制圖水平。
