CAD的“塊”命令是設計者經常使用的一個命令，利用這個命令，我們可以方便的使用到別人或自己先前使用到的圖塊，節省繪制的時間。但是圖塊的使用并不是總是方便的，我們經常遇到這些情況，自己創建了一個圖塊，不一會發現，自己加多了或者加少了一些圖形，又或者，先前創建的圖塊有點改動，又要重新編輯了。這時很多人會選擇“explode”（炸開圖塊）命令，將之前的圖塊炸開，然后再將修改好的圖塊組成一個新的圖塊。但是這種方法往往讓人覺得麻煩。
今天，小編給大家介紹另一個編輯快、修改快的命令“REFEDIT”（重新編輯塊命令）。

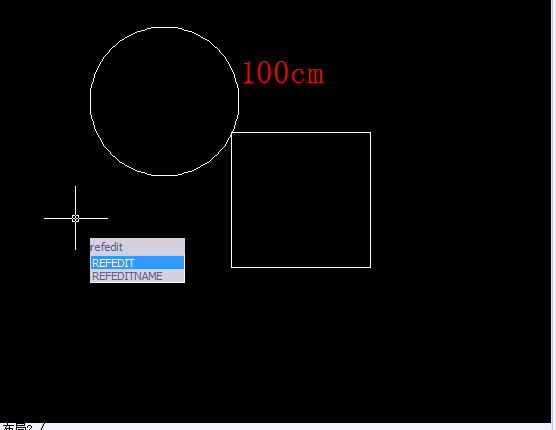

如下圖，我們想將上面的數字100換成50.

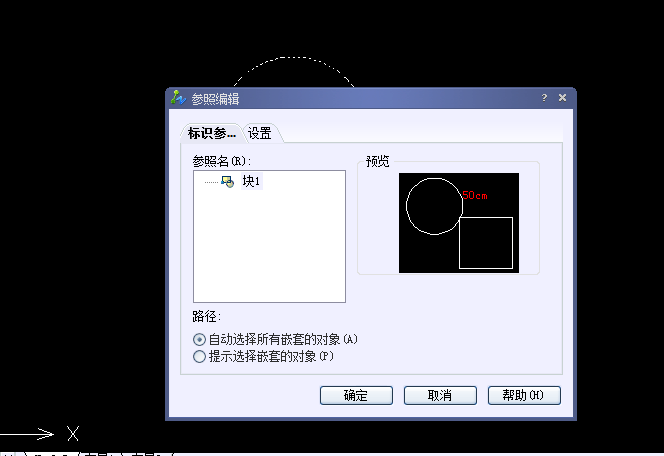

我們輸入“refedit”命令選擇要修改的塊1.

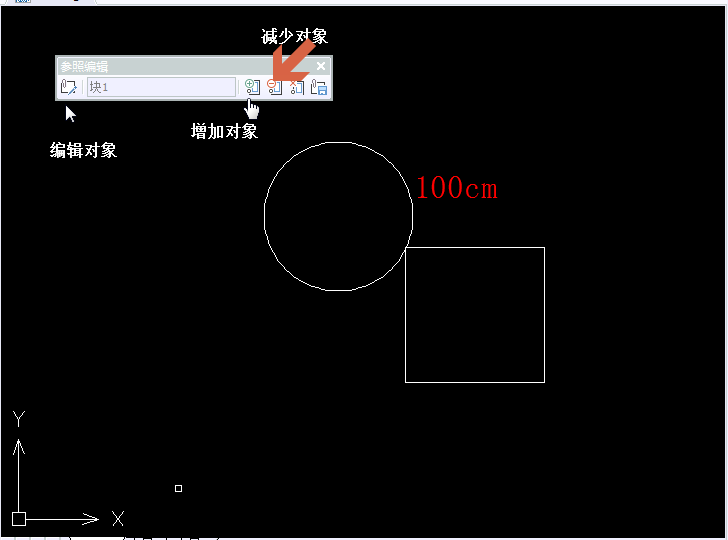

上面的工具欄可以供大家編輯快、修改塊、增加修改圖形。

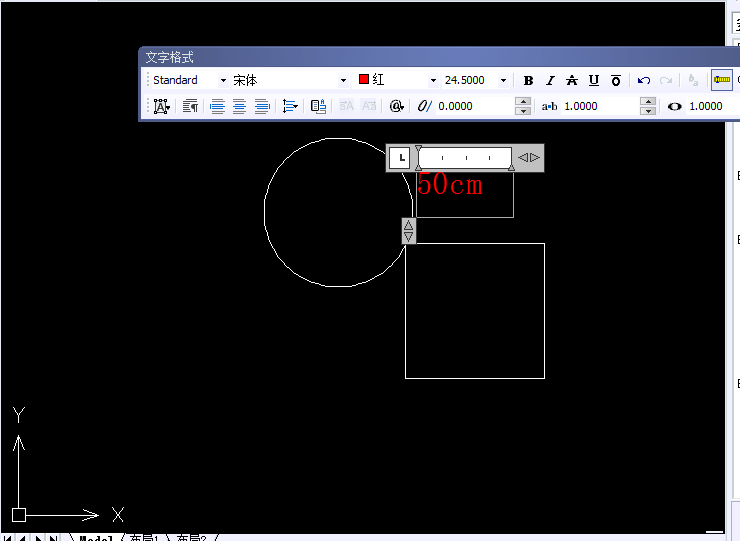

我們選擇編輯文字。點擊文字，右鍵，選擇編輯，將100修改成50，保存就成功了。
