CAD的標注是制圖中非常重要的一部分。無論制圖有多精確，在實際操作上也不是萬無一失的，工程師們主要還是按照標注上的數據進行實際的制作。但是在制圖的后期，標注越來越多，要對樣式做出修改的時候卻發現已經很難了，因?yàn)闃?biāo)注已經遍布了整個圖了。那么我們應該怎樣快速的選擇所有標注呢？
第一種情況，在標準的制圖中，一般標注都是統一放到一個圖層里的，我們可以輸入“l(fā)man”圖層管理器，將其他的非標注圖層設為鎖定， 然后回到圖像，ctrl+A全選就可以了。
但是很多時候，由于制圖粗糙，沒有分類放好，這時候就麻煩了。我們可以利用篩選器來選擇標注。如下圖簡單的兩個標注為例。

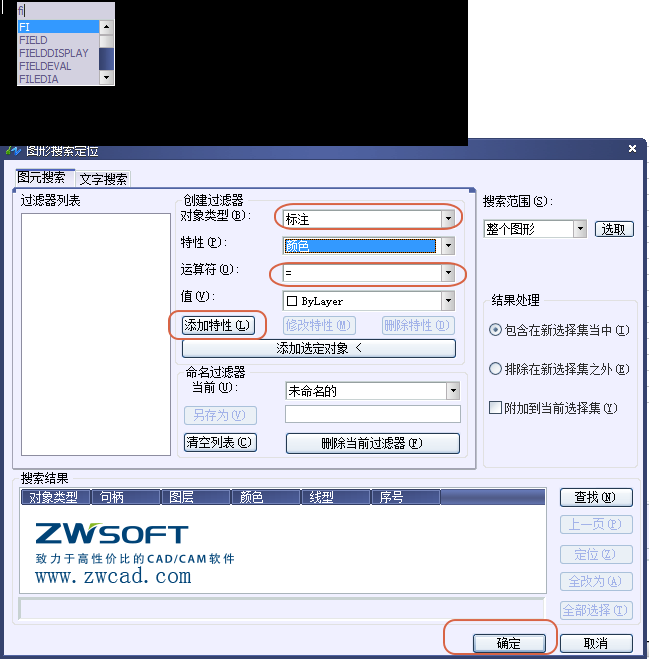

我們輸入“fi”命令進入篩選選擇。選擇篩選類型是“標注”，要全選的畫注意一下，如果所有標注都是一個顏色的選擇“=”選擇顏色，不一樣的畫選擇“<>”不等于號。然后添加到過濾中，確認就可以選擇到所有標注了。
