在使用某些CAD命令的時候,操作不會馬上在圖上顯示出來,又或者在圖上留下了標記和痕跡,所以需要對視圖進行刷新,觀察最新的圖像編輯效果。
視圖刷新命令主要有兩個重生成命令和重畫命令。
CAD繪圖過程中,電腦是將圖像的各個點存儲為浮點數據形式,方便計算和修改,重畫命令是將繪制的結果浮點數據轉換成屏幕坐標。命令符是“redraw”/”RA”
重生成命令不僅重新計算當前視去中所有對象的屏幕坐標,并重新生成整個圖形,并對圖形建立新的圖形數據庫索引,從而優化顯示和對象選擇的性能。命令符是“regen”、“RE”。
還有針對所有圖層的“全部重生成”,命令符“REA”。
基于原理,重畫耗時較短,可以經常使用,但是重生成耗時太長,計算量太大,可以隔長一段時間才使用。

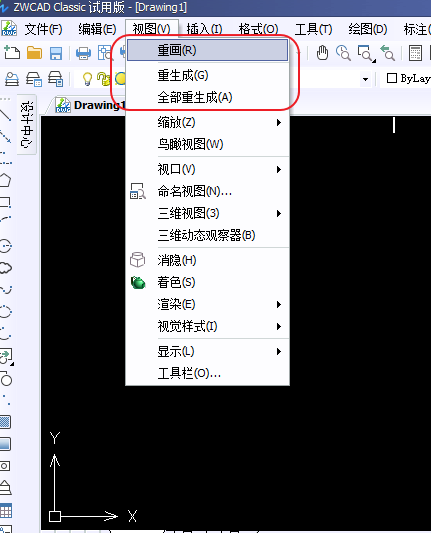

除了使用命令,還可以在“視圖”標簽找到這些命令。
本篇文章的分享內容就到這里了,點擊下方圖片鏈接即可下載體驗國產正版CAD軟件哦
