為了繪圖的準確性,制圖一般是多條線段的。但是有時需要將多條線段合并。
我們可以利用兩種方法來合并多條線段。

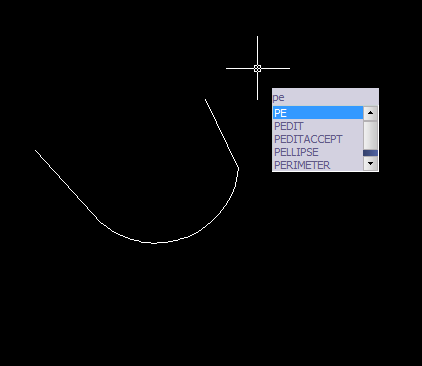

第一種:我們輸入命令符“PE”。

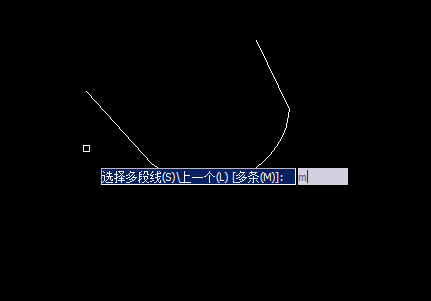

然后輸入多條命令“M’。

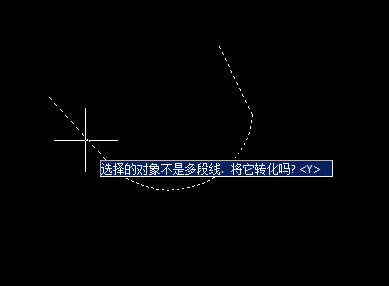

選擇所需要組合的多條線段。這時CAD軟件會提示是否轉化為多線。直接回車或者輸入”Y“。

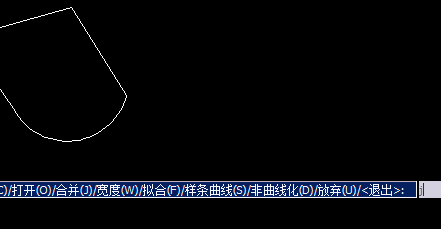

然后輸入“合并”命令符“J”。

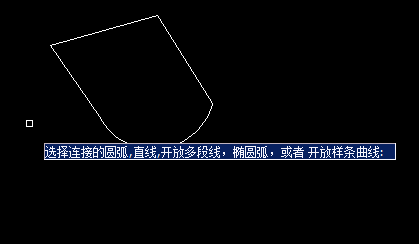

第二種,輸入命令符“join”。選擇所需要合并的線段。
特別需要注意的是,沒有依次相連或者交叉的話,合并會不成功或者只連接其中的兩條,所以合并之前可以使用延伸命令,使它們相連。
