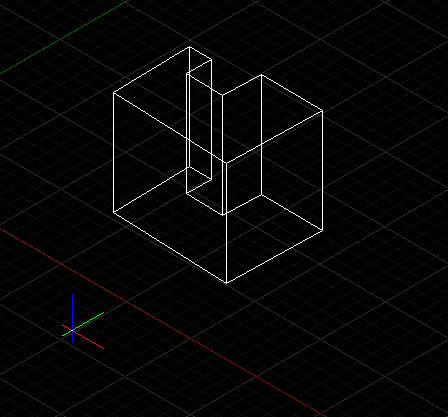

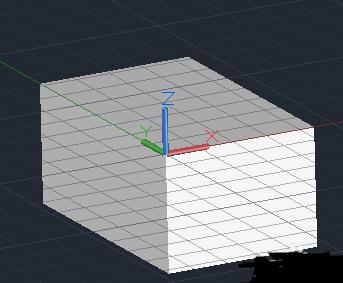

三維作圖需要轉換到三維坐標,一般是轉換到東南等軸測等軸測角視圖,如果這時需要恢復默認的二維坐標,有下面兩種方法。

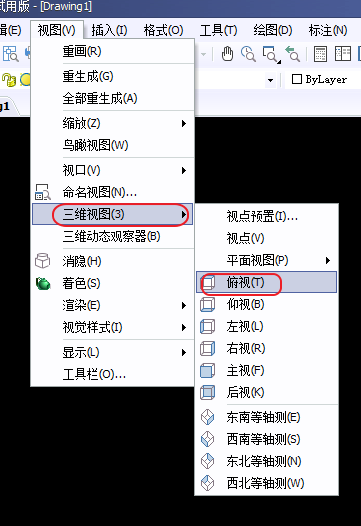

第一種,我們知道,在三視圖中,俯視圖是從上往下觀察的,所以平面是X/Y軸平面,所以和原來二維默認坐標系是一樣的。我們在工具欄中選擇“視圖”-“三維視圖”-“俯視圖”即可。
第二種,輸入命令符“plan”, “plan”命令是顯示指定坐標系統的平面視圖命令符,命令只會影響當前視圖的視口,選擇的平面視圖可以是基于當前用戶坐標系、以前保存的用戶坐標系或世界坐標系。使用這個命令后所輸入的坐標仍與當前的 UCS 相關。PLAN 命令無法在圖紙空間中啟用。
輸入后提示“當前UCS(C)、UCS(U)和世界(W)“。這三個命令的意思是,當前 UCS:重生成平面視圖,使完全布滿當前視圖。UCS:顯示并重生成以前保存的 UCS 的平面視圖。世界:重生成平面視圖,使完全布滿世界坐標系屏幕。
所以我們輸入“W”,即可恢復默認的二維視圖。
