在遇到修剪或者延伸命令時,很多人無法進行操作就會去網上找攻略,很多都有提到調整“EDGEMODE”命令的值,那這個命令是什么意思,怎么用呢,該設置什么值。
Edgemode命令是edge(邊界)和mode(模式)的組合單詞,意思是配合 修剪(TRIM) 和 延伸(EXTEND)命令指定切割邊界和邊界的設置值。
這個命令在CAD里只能設置兩個值,一個是:“0 ”,選擇不帶延伸線的邊為切割邊界 ,另一個是“1 ”將選定的對象延伸或修剪到剪切邊或邊界的假想延伸線。這個值只是代表開關的作用,0是關,1是開。

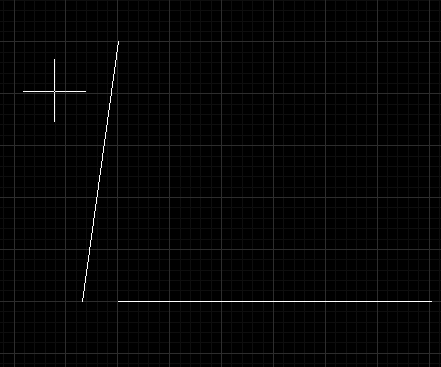

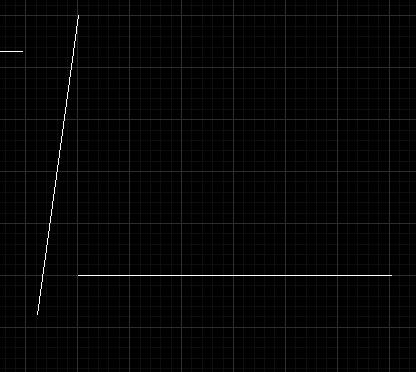

那么,所謂的帶延伸線和假想延伸線又是怎么回事呢。是這樣的,一般線段只有相交才能修剪,像下圖,那為了修剪,就得讓線段相交,然后修剪,再把線段剪回原來的樣子。如果線段太多就太費時間了,所以CAD設計者,弄了這樣一個命令,只要edgemode設置值為1,那么,軟件就繪制一個假想的延伸線使它們相交,那樣就可以修剪了。

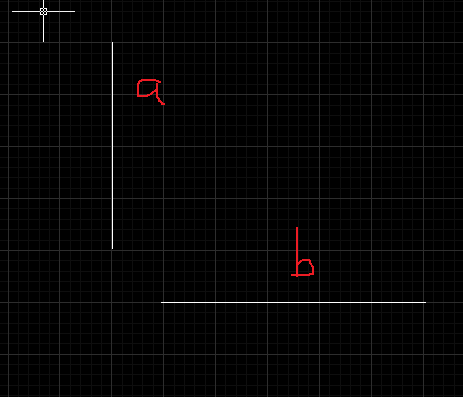

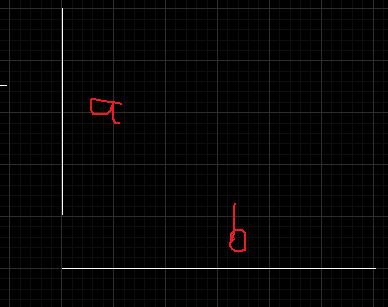

延伸也是同樣道理。像下面的A/B線段,直接用延伸是不可以延伸的,因?yàn)橹苯友由炷且粭l都不能相交,但是設置值為1之后,電腦就生成一條看不見的延伸線,使A/B線段都可以進行延伸操作。
