問題描述

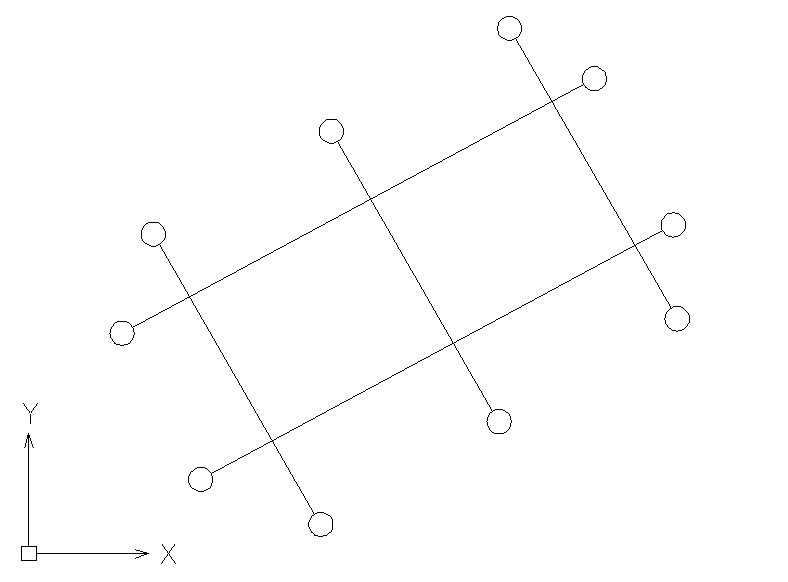

怎樣在不旋轉圖形、不改變其坐標值的情況下,讓圖形與視圖正交顯示。
解決方法
1、在命令行輸入【UCS】,然后【回車】。
2、命令行提示

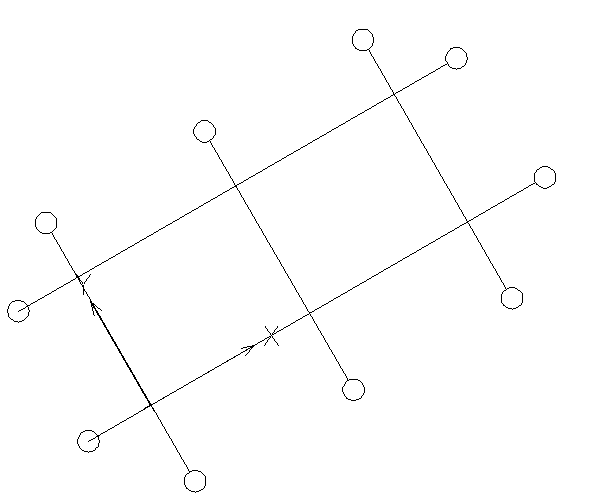

指定 UCS 的原點或
[面(F)/命名(NA)/對象(OB)/上一個(P)/視圖(V)/世界(W)/3點(3)/X/Y/Z/Z 軸(ZA)] <世界>:輸入【3】,使用三點定義一個新的用戶坐標系。(UCS)。
3、在命令行輸入【PLAN】,然后【回車】。
4、命令行提示
輸入選項[當前 UCS(C)/UCS(U)/世界(W)]<當前>:輸入【C】,然后【回車】。

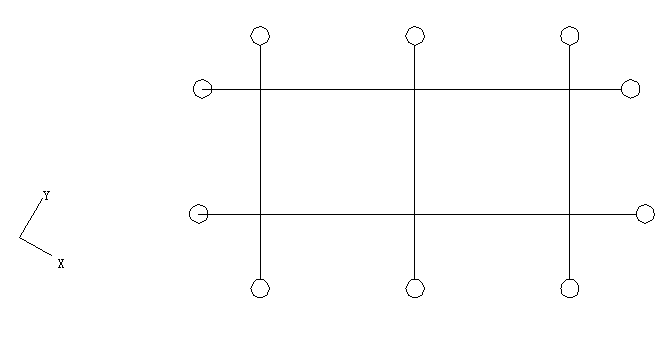

5、【PLAN】命令顯示指定用戶坐標系(UCS)的XY平面的正交視圖,而世界坐標系(WCS)與圖形的相對關系并未改變。
6、【PLAN】命令是顯示指定用戶坐標系的(UCS)的平面的正交視圖。并非真正旋轉圖形。
7、在視口內使用【PLAN】命令,不影響其他視口與模型空間的視圖。
