CAD如何通過二維對象旋轉獲得三維實體

旋轉特性是將二維對象繞指定旋轉軸旋轉而形成三維特性。

旋轉命令的啟動方法如下。

下拉菜單：選擇“繪圖>實體>旋轉”命令；

“建模”工具欄：“旋轉”按鈕 ；

命令名：REVOLVE↙。

啟動命令后，命令行顯示：

命令: revolve

當前線框密度:  ISOLINES=4

選擇要旋轉的對象:                （選擇已經繪制好的二維圖形為旋轉對象）

選擇要旋轉的對象:          （繼續選擇旋轉對象或按“Enter”鍵結束選擇）

指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>:

（指定旋轉軸起點）

指定軸端點:                                      （指定旋轉軸端點）

指定旋轉角度或 [起點角度(ST)] <360>:                （指定旋轉角度）

命令行中選項說明如下。

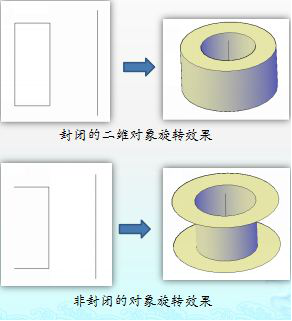

（1）在“選擇要旋轉的對象”命令行中，用于旋轉的二維對象是圓、圓弧、直線、多段線等特征。如果旋轉對象是面域或封閉的多段線、圓等封閉對象曲線，那么旋轉形成的三維對象為實體；如果旋轉對象是圓弧、直線、非封閉的多線段時，旋轉形成的三維對象就為曲面，如下圖。

（2）在“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>:”命令行中，系統默認通過指定兩個點來定義旋轉軸；如果輸入“O”，啟動對象命令選項，可以通過直線或多段線繪制的直線作為旋轉軸線；如果輸入字母x(或y、z),二維對象將繞當前UCS的X或（Y、Z）軸旋轉。
