CAD如何創建定距等分點
除了可以將圖形定數等分外,還可以將圖形定距等分,即對一個對象以一定的距離進行劃分。輸入并執行MEASURE【ME】命令,便可以在選擇對象上創建指定距離的點或圖塊,將圖形以指定的長度分段。
命令啟動方法如下:

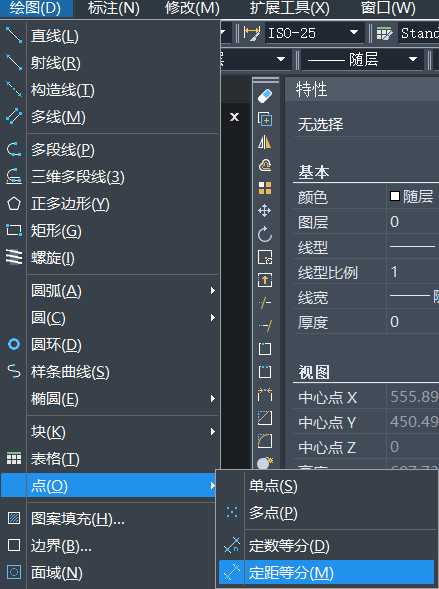

菜單欄:“繪圖”>“點”>“定距等分”如圖1
圖1
【練習】定距等分線段
(1)輸入并執行MEASURE命令,當系統提示“選擇要定距等分的對象:”時,單擊選擇上方線段作為要定距等分的對象,如圖2

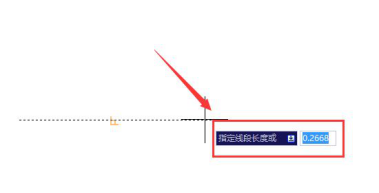

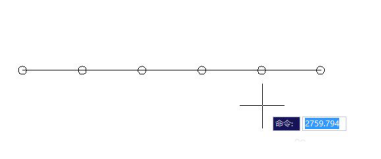

(2)當系統提示“指定線段長度或[塊(B)]:”時,輸入要指定的長度,如圖2然后按空格鍵結束操作,效果如圖3
圖2
圖3
