CAD如何加載多線樣式

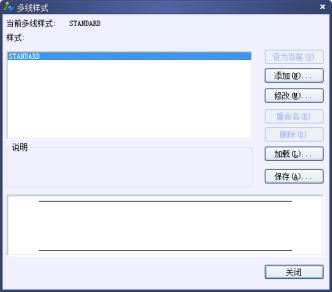

使用MLSTYLE命令可以控制多線的線形、顏色、線寬、偏移等特性。輸入并執行該命令后,將打開【多線樣式】對話框,如圖1
圖1

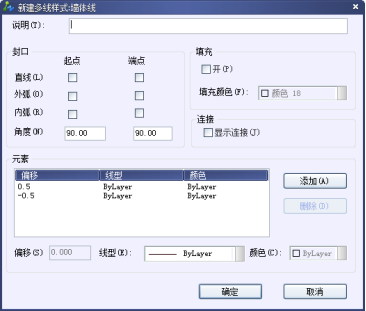

【多線樣式】對話框中的【樣式】區域列出了目前存在的樣式,在預覽區域中顯示了所選樣式的多線效果。單擊【新建】按鈕,打開【創建新的多線樣式】對話框,在新樣式名文本框中可以輸入新的樣式名稱,如圖2
圖2

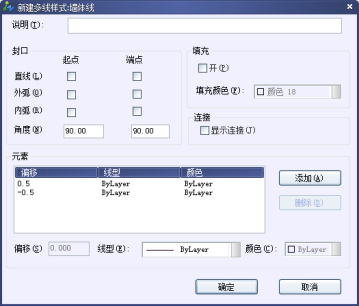

單擊【繼續】按鈕,即可再打開【新建多線樣式】對話框中對多線的封口樣式、偏移、顏色和線型等特性進行設置,如圖3所示,然后按確定即可。
圖3

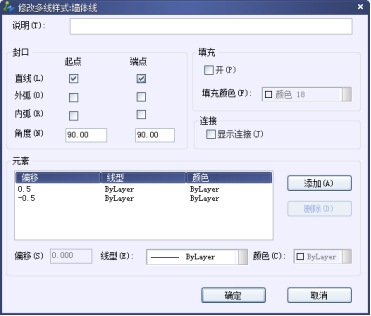

如果要對已有的多線樣式進行修改,可以在【多線樣式】對話框中選中需要修改的樣式,然后單擊【修改】的樣式,然后單擊【修改】按鈕,即可再打開的【修改多線樣式】對話框中對其樣式進行修改。如圖4
圖4
在【修改多線樣式】對話框中勾選【封口】區域中的【直線】選項的起點和端點,繪制的多線效果如圖5,取消這些選項,繪制多線效果如圖6
圖5(封口效果)
圖6(未封口效果)
推薦閱讀:CAD圖層組過濾器怎么用
