CAD放樣怎么變成實體
使用“放樣”命令,可以通過對兩條或兩條以上橫截面曲線進行放樣來創建實體。在中望CAD中,用戶可以通過以下3種方法創建放樣實體。
命令行:輸入LOFT命令,按【Enter】確認
菜單欄:選擇菜單欄的“繪圖”>“實體”>“放樣”命令
按鈕:功能區“常用”選項卡中,單擊“建模”面板的“放樣”按鈕
【實戰】創建放樣實體
1.運行中望CAD軟件,打開素材圖

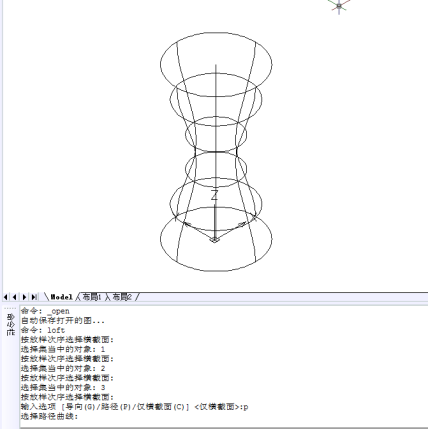

2.命令行輸入LOFT命令,按【Enter】確認,在命令行提示下,從上到下,依次選擇圓對象。按【Enter】確認,輸入P。按【Enter】確認后在繪圖區中選擇中間垂直的直線,即可創建放樣實體。
