CAD環形陣列怎么用
環形陣列圖形是指以指定的點為圓心,以圖形對象到指定點的距離為半徑,在圓環上陣列圖形對象,即指對圖形對象進行陣列復制后,圖形呈環形分布。
【實戰】環形陣列對象

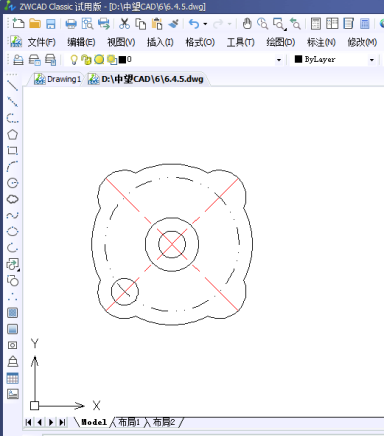

1.打開任意一副圖

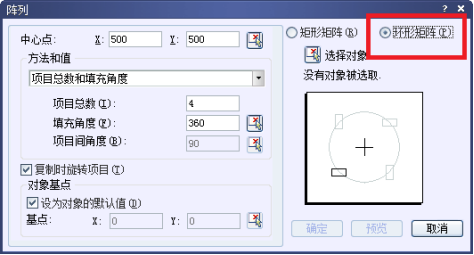

2.命令行輸入ARRAY命令,按【Enter】鍵確認,彈出“陣列”對話框,選中“環形陣列”單選按鈕。

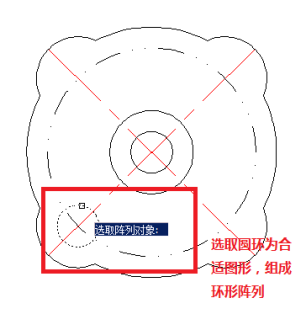

3.單擊“選擇對象”按鈕,在繪圖區選擇合適的圖形對象

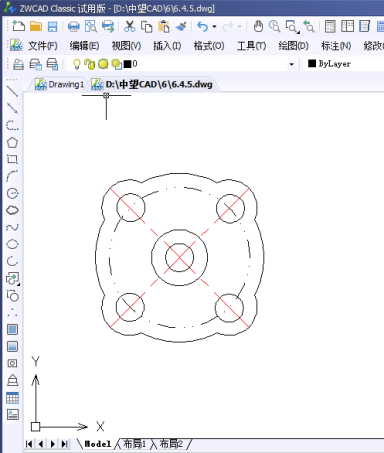

4.按【Enter】鍵確認,返回“陣列”對話框,單擊“拾取中心點”按鈕,移動鼠標至圓心處,就會出現以下效果圖啦
