CAD 3D陣列怎么用
3DARRAY命令是二維ARRAY命令的3D版本,通過這個命令,用戶可以在三維空間中創建對象的矩形或環形陣列。
【實戰】3DARRAY命令使用
命令行:_3darray
選擇對象:找到1個
選擇對象: //按Enter鍵
輸入陣列類型[矩形(R)/環形(P)]<矩形>: //指定矩形陣列
輸入行數:2 //輸入行數,列的方向平行于X軸
輸入列數:3 //輸入列數,列的方向平行于Y軸
輸入層數:3 //指定層數,層數表示沿Z軸方向分布數目
指定行間距:50 //輸入行間距,如果輸入負值,陣列方向?qū)⒀豘軸反方向
指定列間距:80 //輸入列間距,如果輸入負值,陣列方向?qū)⒀豘軸反方向
指定層間距: 120 //輸入層間距,如果輸入負值,陣列方向?qū)⒀豘軸反方向

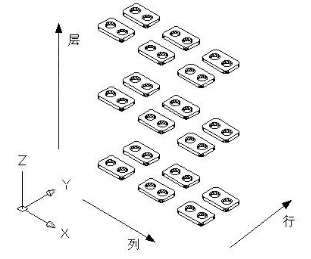

啟動HIDE命令,結果如下圖
如果選擇“環形(P)”選項,能建立環形陣列,命令行提示如下:
輸入陣列中的項目數目:6 //輸入環形陣列數目
指定要填充的角度(+=逆時針,--順時針)<360>: //輸入陣列角度值
旋轉陣列對象?[是(Y)/否(N)]<是>: //按Enter鍵,則陣列的同時還旋轉對象
指定陣列的中心點: //指定旋轉軸的第一點A,如下圖所示
指定旋轉軸上的第二點: //指定旋轉軸的第二點B
三維陣列
環形陣列
