CAD怎么畫角度斜線
使用XLINE命令可以繪制出無限長的構造線,利用它能直接繪制出水平、豎直、傾斜及平行的任意角度斜線,作圖過程中使用此命令繪制定位線或繪圖輔助線是很方便的。
命令啟動方法:
菜單:【繪圖】>【構造線】
命令行輸入:XLINE或簡寫XL
【實戰】使用XLINE命令畫任意角度斜線
命令:_xline 指定點或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:V
//選擇“垂直(V)”選項
指定通過點:ext //使用延伸捕捉

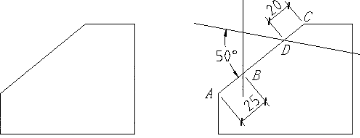

于25 //輸入B點到A點的距離,如圖1右圖所示
指定通過點: //按Enter鍵結束命令
命令:XLINE //重復命令
指定點或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:A
輸入構造線的角度(0)或參照(R):r //選擇“參照”選項
選擇線段對象: //選擇線段AC
輸入構造線的角度<0>:-50 //輸入角度值
指定通過點:ext //使用延伸捕捉
于20 //輸入D點到C點距離
指定通過點: //按Enter鍵結束命令
結果如下圖右圖所示
命令選項:
指定點:通過兩點繪制直線。
水平(H):繪制水平方向上的直線。
垂直(V):繪制垂直方向上的直線。
角度(A):通過某店繪制一條與已知線段成一定角度的直線。
二等分(B):繪制一條平分已知角度的直線
偏移(O):通過輸入偏移距離繪制平行線,或指定直線通過的點來創建平行線。
