CAD怎么等距離復制
首先先選中復制目標輸入CO復制命令,選擇基點
打開F8正交,選擇復制的方向
輸入你要位移的長度。等距離比如1000,2000,,3000.
然后你就得到等距離的圖形了
提示列表
將顯示以下提示:
選擇對象: 使用對象選擇方法并在完成選擇后按 Enter 鍵
指定基點或 [位移(D)/模式(O)/多個(M)] <位移>: 指定基點或輸入選項

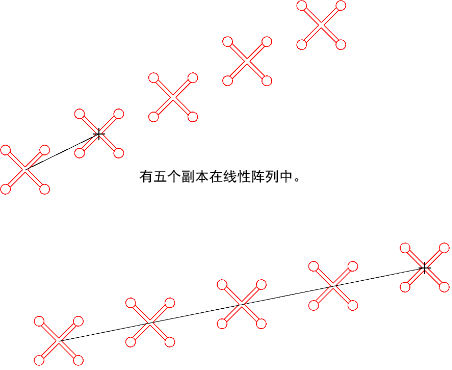

指定第二個點或 [陣列(A)] <使用第一個點作為位移>: 指定第二個點或輸入選項
位移
使用坐標指定相對距離和方向。
指定的兩點定義一個矢量,指示復制對象的放置離原位置有多遠以及以哪個方向放置。
如果在“指定第二個點”提示下按 Enter 鍵,則第一個點將被認為是相對 X,Y,Z 位移。例如,如果指定基點為 2,3 并在下一個提示下按 Enter 鍵,對象將被復制到距其當前位置在 X 方向上 2 個單位、在 Y 方向上 3 個單位的位置。
模式
控制命令是否自動重復(COPYMODE 系統變量)。
單一
創建選定對象的單個副本,并結束命令。
多個
替代“單個”模式設置。在命令執行期間,將 COPY 命令設定為自動重復。
