CAD如何一次性標注多個尺寸
快速標注命令(QDIM),可以對標注對象進行連續、、半徑、直徑、基線、坐標,或并列標注,也可以用于批量編輯若干個已有的標注對象,您執行快速標注后,只需要框選你要標注的對象,就可以快速生成所有標注,在還可以手動添加或刪除標注點,也可以為基線、坐標標注指定新基點,可大幅縮減標注的操作次數,提高繪圖效率
具體操作:
1.命令行輸入QDIM或者選擇菜單“標注”=〉“快速標注”或點擊工具條按鈕
2.在繪圖區選擇要標注的圖形,按回車鍵
3.指定尺寸線位置或 [連續(C)/并列(S)/基線(B)/坐標(O)/半徑(R)/直徑(D)/基準點(P)/編輯(E)] <</span>連續>:[輸入選項或回車]
4.指定或輸入尺寸線位置[回車]
5.命令完成并返回命令輸入狀態
6.任何時候都可以按ESC鍵中斷命令。
【各個選項的基本應用】

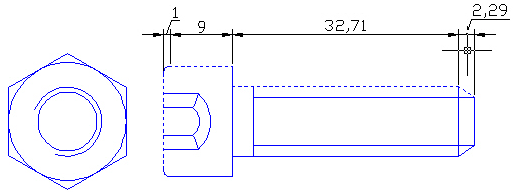

1.連續:創建一系列連續標注,連續標注是首尾相連的多個標注。

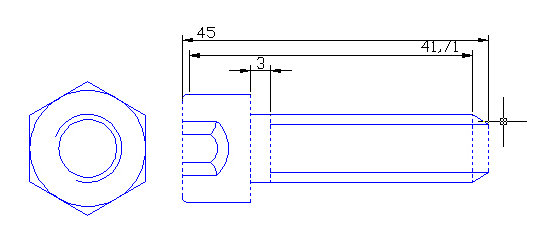

2.并列:創建一系列并列標注,并列標注是自中心向兩側發散的多個階梯形標注。
