當我們?cè)?a href="http://www.cqxnw.com.cn/" target="_blank">CAD中繪制圖形時,總會遇到需要某些少用到的命令,例如一些既能畫直線又能畫圓弧的命令,如果遇到需要時,又不知道該命令的如何完成,就會對自己的工作或是創作受到影響。
我們來給大家具體介紹一下如何下達多段線的命令,其實他會指出來的圖形是一個整體的,下面我們來具體介紹一下如何繪制直線和圓弧的過程。
首先,我們點擊多段線的圖標或是輸入快捷鍵(PL),繪制直線和直線段命令運用時一樣的,我們直接指定起點,在指定的第二點。再激活該命令后我們可以看到他的選項里面有很多選擇比如半款。寬度、圓弧等,我們可以激活圓弧的選項來繪制我們想要的圓弧,在繪制圓弧是我們要繪制直線,再集火我們的直線選項,同時我們也可以通過這個指令繪制箭頭,激活線寬或是半寬來繪制的。

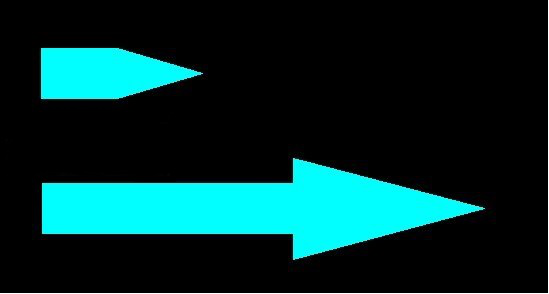

下圖為我們的效果圖
希望我們的解答能夠幫助到您
