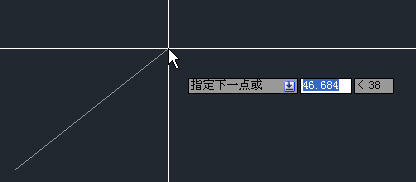

CAD的軟件中提供了動態輸入的功能,不同的CAD輸入的形式還有些許不同,但是大同小異,無非是一些命令提示,輸入坐標,有些CAD還會在輸入命令時提示相關的命令。
動態輸入部分來說代替了命令行的作用??梢暂斎朊?,顯示出部分命令的參數,并可以駛?cè)雲?shù)和坐標詳情。動態輸入可以讓我們的注意力放在圖畫上,這樣我們繪圖時,就不必經常看命令行,我們可以通過此方法提高繪圖的效率。
眾所周知,在命令行中如果輸入相對的坐標的畫,需要我們?cè)谧鴺?biāo)簽錢加一個@符號??紤]實際繪圖中相對坐標使用頻率更加的頻繁。動態輸入框中坐標的輸入和命令行的就有不同的地方,如果之前沒有定位某一個點,輸入的坐標就是絕對坐標了。當我們定位下一個點時軟件子宮默認輸入的就是相對坐標了,無需在我們的坐標值數前加上@的符號了。
但是如果我們想在動態輸入的輸入框中輸入絕對坐標的話,反而需要先輸入一個#的符號。例如輸入#20,30,就相當于在,命令行直接輸入20,30,相同的輸入#20<45,就等于在命令行中輸入20<45。
溫馨提示,由于CAD現在可以通過鼠標確定方向了,直接輸入距離后回車就可以確定下一個點坐標,如果你在輸入#20后就回車了,這就和輸入20然后回車沒有任何的區別,這只是將點定位到沿光標方向距離上一點的20的位置。
