CAD是應用最廣泛的計算機輔助設計軟件，學會使用cad怎么畫角度是必不可少的，下面小編來教大家怎么做。
如何去畫好一個角度呢？那就是使用CAD中的極軸追蹤法

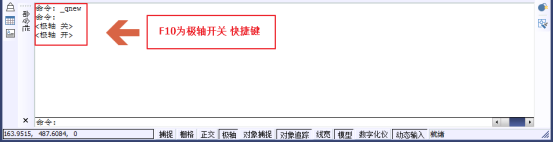

首先打開中望CAD，F(xiàn)10鍵是CAD的快捷鍵打開極軸的方式

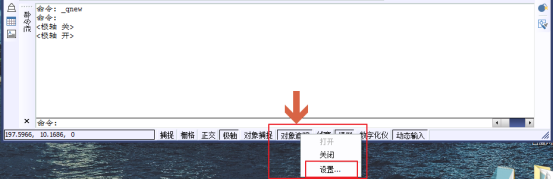

在界面下方右鍵單擊極軸追蹤圖標，選擇設置。

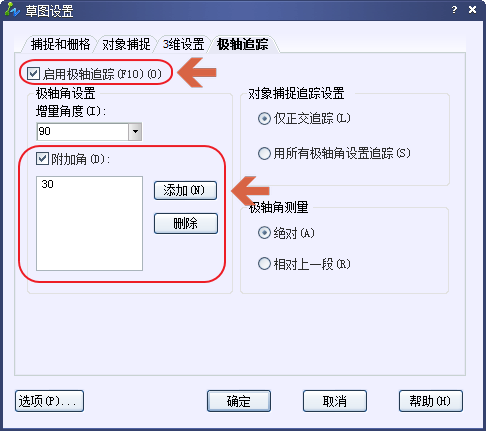

在彈出的草圖設置中勾選啟用極軸追蹤，然后在附加角中點擊新建，輸入想要追蹤的角度，這里小編新建0度和30度，最后確定。
設置完極軸追蹤之后，我們?cè)诋嬀€的時候每隔30度就會出極軸，很容易就畫出了角度，畫其它角度的設置方法都是一樣的。
