我們在CAD使用過程中,需要在面圖上描繪一些不軌者的圖形,或者是我們自己設計一個簽名,如果用直線或者多線段的命令太費勁,我們不僅畫起來不得心應手,還要不停的回車確定我們的坐標點,我們不禁會想要問一句,CAD是否提供了隨手畫的功能呢?
答案是肯定的。雖然這個命令我們在菜單中找不到,但是中望CAD一直這個命令。那就是SKETCH(草圖; 素描)。CAD的徒手畫就是根據光標的移動繪制的一系列連續的線段。
徒手畫由多條直線段所組成,在開始繪圖之前,必須設置最短線段的長度,也就是命令提示的“記錄增量”。紀錄增強卻小越短,草圖就越精確,但太短的線段會大幅增加文件的大小。,默認值是1,自己可以根據描繪精度的需要進行設置,也可以直接在圖中拾取一段長度作為記錄增量。
徒手畫的基本操作步驟

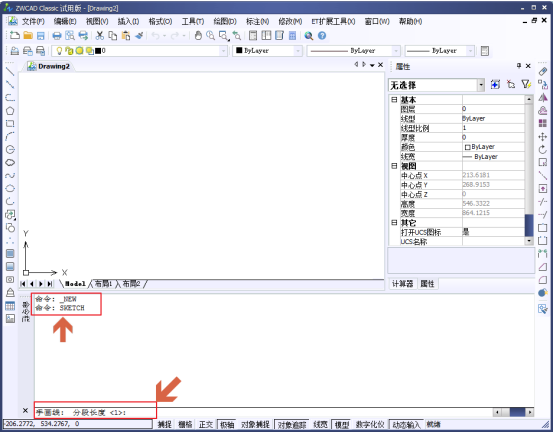

1.我們打開中望CAD,在命令行中輸入SKETCH,回車。
2.設置記錄增量,也就是基本線段長度。可以輸入長度值,也可以在圖中拾取。
3.單擊,指定起點,開始描繪。
4.移動光標,繪制暫時的徒手描繪草圖。
5. 單擊,相當于提筆停止描繪。
再次單擊可以繼續繪制其他圖形,如果繪制錯誤,可以輸入E后移動光標擦除剛繪制的線段。輸入R(記錄)或回車可以結束繪制并將繪制的圖形保留在圖中。
要想用好此功能,除了要了解命令的每個參數的作用和使用方法外,最重要的是掌握如何控制鼠標,有興趣的可以自己試試。
