當我們在使用CAD時,會遇到要把圖形傾斜,這時候我們直接輸入角度就可以得到傾斜的圖了,但是當我們遇到的圖形是斜的,我們需要將其變正,這時候,我們該如何操作呢。
我們來看看下面的步驟吧。

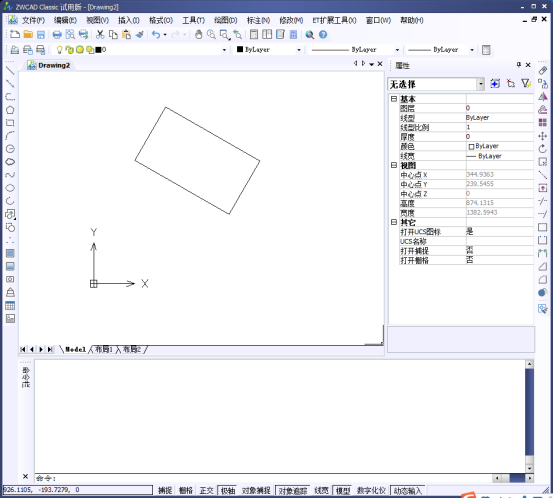

1.首先,我們先打開我們的中望CAD,打開斜著的圖形

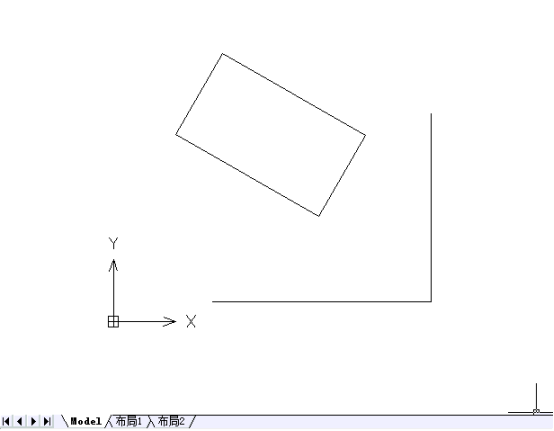

2.我們在需要旋轉的圖形的有變化兩條垂直的直線, 如下圖所示

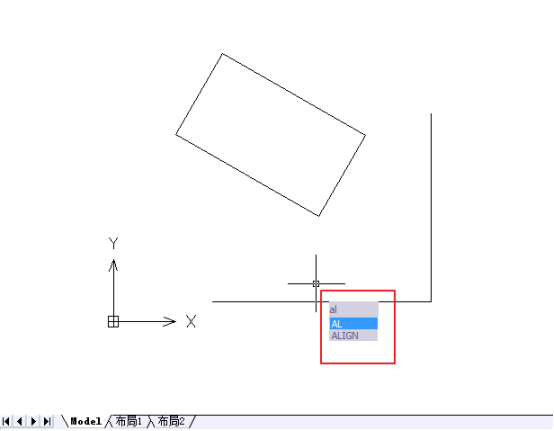

3.這時,我們再輸入【al+空格鍵】

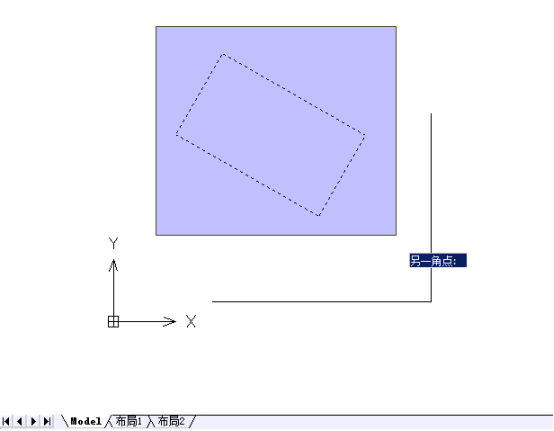

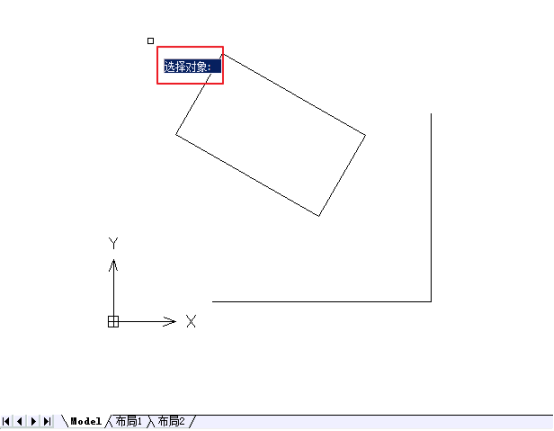

4.選擇我們需要旋轉的對象,并且空格鍵按下。

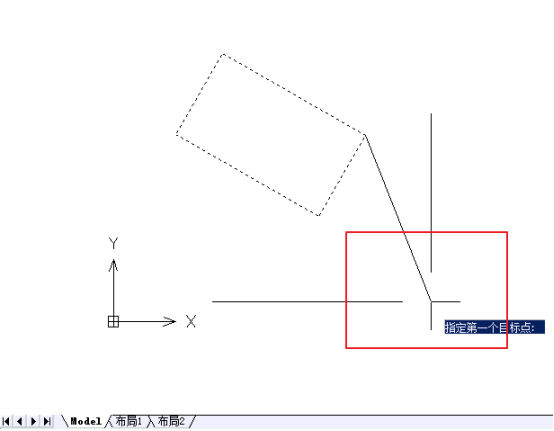

5.選中的圖形會變成虛線,然后我們點擊選擇對象的一點連接到垂足。

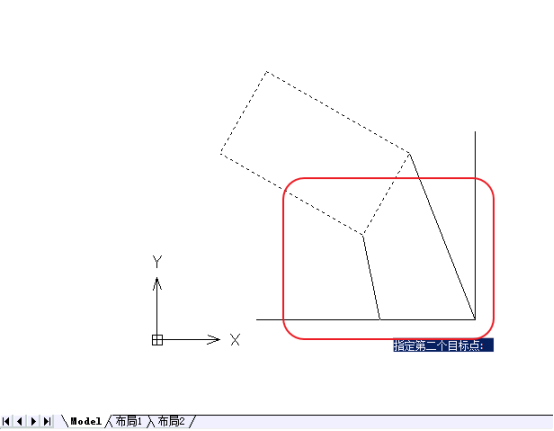

6.選擇對象的另一點連接到下面一條線的 任意一點。

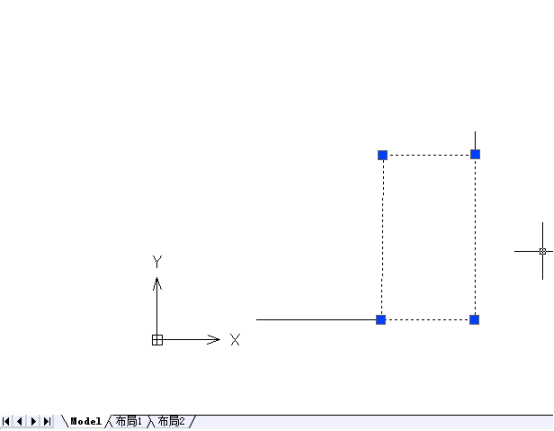

7.然后我們再按下空格鍵,我們就可以看到了,我們的長方形就變正了。
以上就是我們是傾斜的圖像變正的操作啦。
