當我們再利用多段線繪制的時候,圖形寬線條是空心的,我們該怎么設置呢?

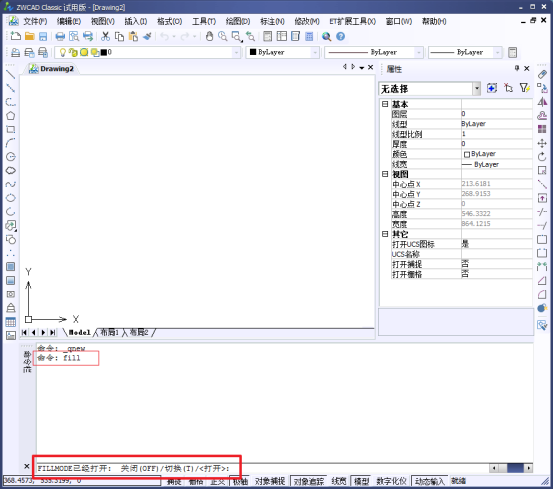

詳情可看下圖:
“ FILL ”參數介紹:
控制諸如圖案填充、二維實體和寬多段線等對象的填充。
“ON ”時:打開“填充”模式。要使三維對象的填充可見,其拉伸方向必須平行于當前觀察方向,而且必須顯示隱藏線。
“ OFF”時:關閉“填充”模式。僅顯示并打印對象的輪廓。重生成圖形后,修改“填充”模式將影響現有對象?!疤畛洹蹦J皆O(shè)置不影響線寬的顯示。
