我們?cè)?a href="http://www.cqxnw.com.cn/" target="_blank">CAD的使用中也會通過少數的對象反選剩余的大多數的對象。但是我們?cè)贑AD中并找不到CAD給的直接反選的功能,但是我們能夠通過一些操作來實現我們反選對象,我們來看看如何操作吧。


1.快速選擇對象


快速選擇對象的命令為【QSELECT】, 我們可以通過這一命令實現快速反選的功能。

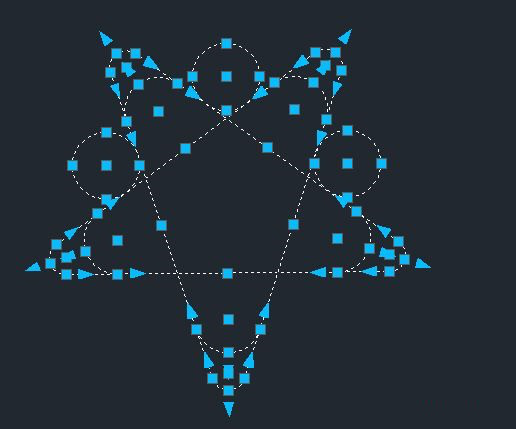

如果我們要在全選圖形的基礎上刨去一部分的目標的情況下,可以直接通過快速選擇QSELECT,在對話框中設置好篩選確認后,在對話框底部選擇“排除在新選擇集外”即可。比如我們需要在選定的一些對象中剔除部分對象的話,可以先框選所有圖形,然后再進行快速選擇。我們來看一個簡單的例子,我們要在下圖形中選擇除了圓以外的其他對象,參考下圖。


CAD中怎么進行反選操作

1.我們?cè)诿钚兄休斎搿綫SELECT】命令,執行其命令

2.在快速選擇的對話框中,將我們的對象類型選擇【圓】,且將運算符號設置為全部選擇,在【排除在新選擇集外】,參考下圖。



如果我們呢的文件中還有其他的圖形的話,在選擇前可以將對話框底部的【應用到】切換成【當前選擇】。

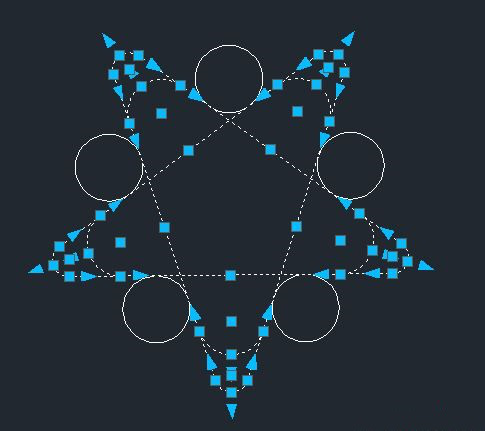

3.單擊確定后我們就可以看到我們的圖形就被選擇好了。


CAD中怎么進行反選操作


4.我們從選擇集中刪去對象


如果需要從選擇集中刪去的對象不是同類對象,沒有辦法用快速選擇一次性過濾好,或者我們要?jiǎng)h去的對象不是很多的時候,我們的圖中只想要?jiǎng)h去上面的三個圓的話,我們可以框選全部的對象,然后一個個的將三個圓從選擇集中減去。


在CAD中刪減目標的方法有兩種,一是按住shift鍵后點選和框選要刨開的對象,另一種,如果我們呢命令行中的提示是說選擇對象,而且選擇了全部目標之后們可以輸入【R】回車,我們就可以點選和框選要提出的對象了。


在CAD中可以先選對象再執行命令,也可以先執行命令后選擇對象。當我們沒有執行任何命令就框選后,只能用SHIFT。假設我們先執行了移動MOVE或復制COPY的命令,命令行會提示選擇對象,此時如果框選了一些對象后,可以用SHIFT,也可以用R參數。


3、隱藏要從選擇集中剔除的對象

 我們要從選擇集中剔除一些對象,并且在后續操作中會多次重復這樣的操作,我們先將要提出的對象隱藏,然后就方便我們框選了。

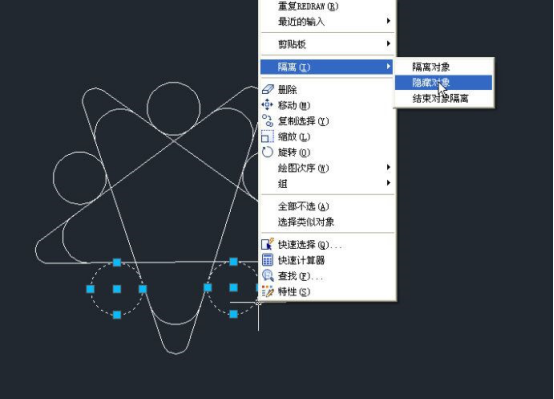

假設上面的圖形中我們要提出下面的兩個圓,我們可以先點選兩個圓,然后右鍵,選擇隱藏對象,如下圖所示。


CAD中怎么進行反選操作

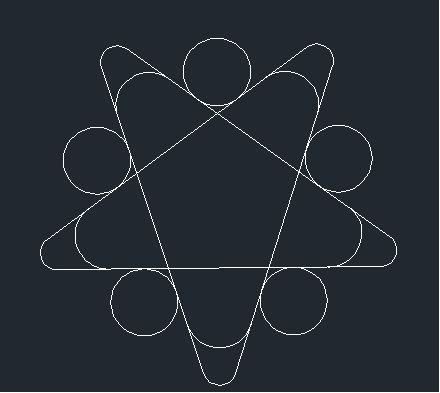

兩個圓被隱藏后,后續想選擇其他對象直接框選就可以了,如下圖所示。


CAD中怎么進行反選操作


如果只是偶爾選擇一次的話,就沒有必要用隱藏了,免得回頭再忘了結束對象隔離。
