我們?cè)谑褂?a href="http://www.cqxnw.com.cn/" target="_blank">CAD的時候,通常會使用到很多不同種類的線型,每種線型又有著不同的意義,當我們需要添加一些線型的時候該如何進行操作呢?
我們就先以添加中心線為例

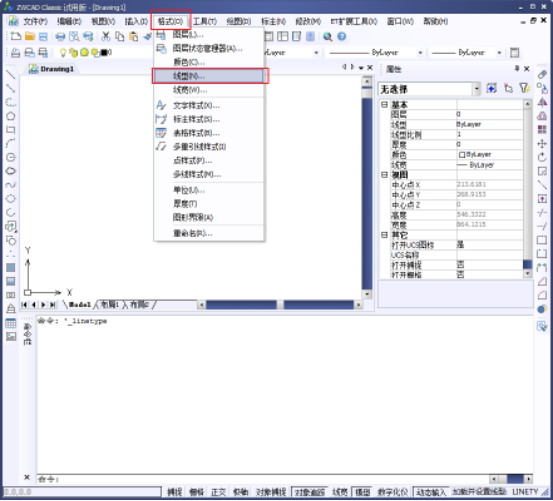

1.單擊我們的菜單欄中的【格式】--【線型】,或是在命令行中輸入【LT】命令,都可以啟動我們的線型管理器。

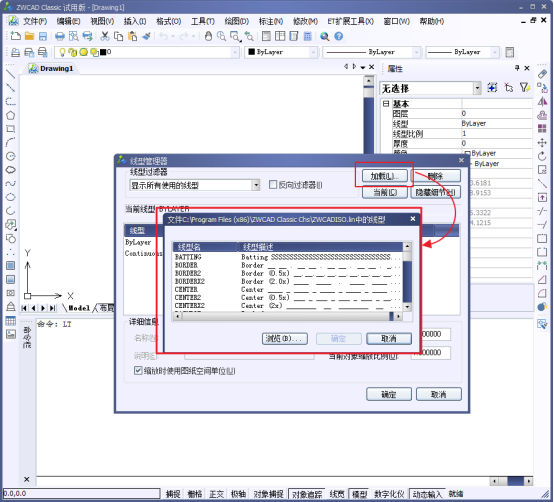

2.在彈出的【線型管理器】中,點擊【加載】按鈕。

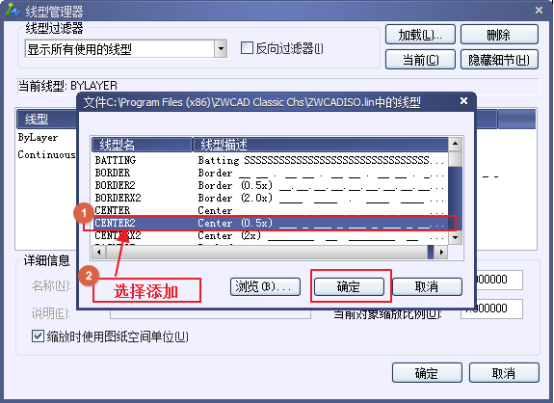

3.在彈出的【加載或重載線型】對話框的【可用線型列表】中,選擇【CENTER2】線型,點擊確定。
注:如果在上圖對話框中沒有顯示線型列表,請單擊左上角的“文件”按鈕,在打開的對話框中,選擇一種線型文件(線型文件的擴展名為lin).

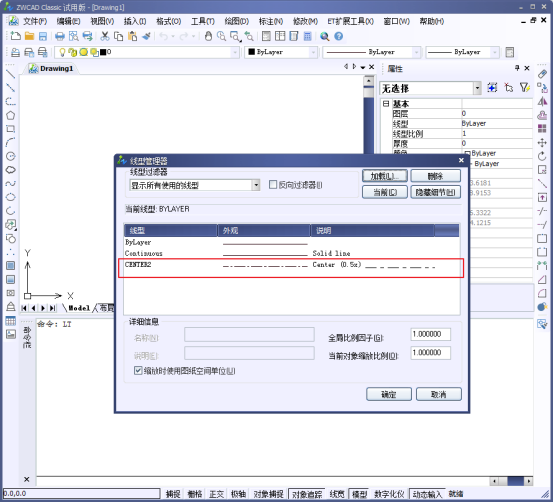

此時在線型管理器內,即可看到加載好的中心線,此時點擊確定即可。

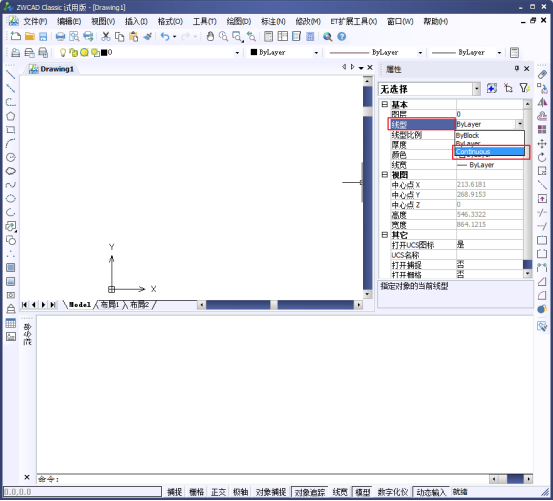

另外,此時在“特性”面板的“線型”下拉列表里,也將看到加載好的線型:
以上,為我們中望CAD軟件的操作過程,僅供參考。
