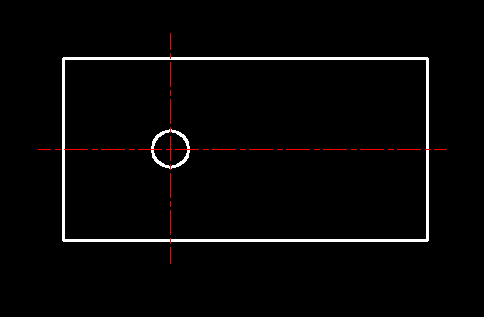

CAD坐標標注一般用于沖壓模具,鈑金件圖紙標注,這樣標注的方法清晰。下面就分享下具體標注的方法及含義,以矩形為例,參考下圖。

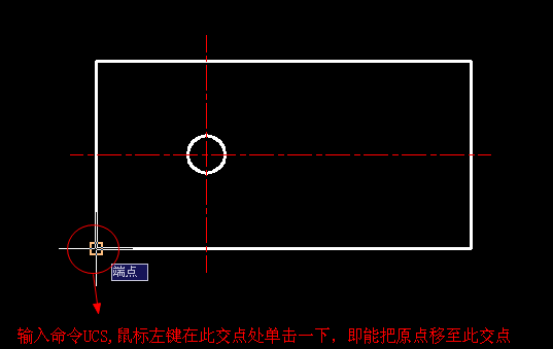

第一步:輸入命令UCS,將坐標原點移動矩形左下角,按下圖操作。




第二步:?jiǎn)螕魳?biāo)注——坐標標注,或者采用快捷鍵:DOR。

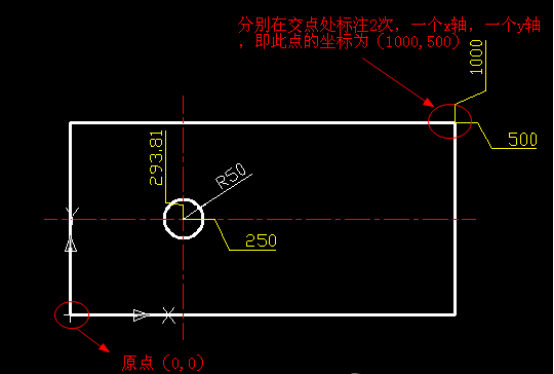

第三步:對圖形進行標注,每個交點進行標注2次,一個位x軸數值,另一個為Y軸數值,如下圖所示。








以上,是我們提供的參考的解決方式。
