如果我們想要用CAD繪制圖形的剖切線,我們應該怎么繪制呢?
我們可以看看下方的解說步驟,供大家學習。
1.我們打開中望CAD之后,建立一個三維實體圖形。
2.我們?cè)佥斎搿維L】的命令進入剖切的命令程序,參考下圖。
3.我們?cè)龠x擇我們創立的實體。

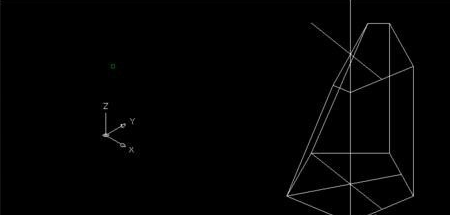

4.接下來我們回車選定后,輸入【3】即是我們進入三點剖切,意思是三點選擇一個面,最后,我們選定好要保留的側面,參考下圖。

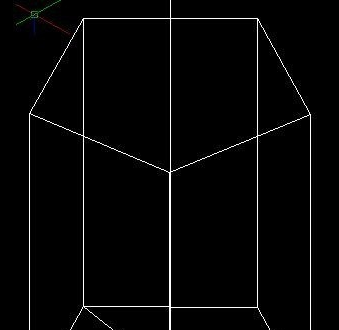

5.我們也可以選擇不輸入【3】,而是新建一個視面,輸入【UCS】,回車后,輸入【ZA】,回車后,我們就可以選定Z軸矢量去建立坐標系,參考下圖。
6.我們進入剖切命令后,這里我們選擇兩點,兩點是用來與Z軸相平行的平面,只需要有兩點。

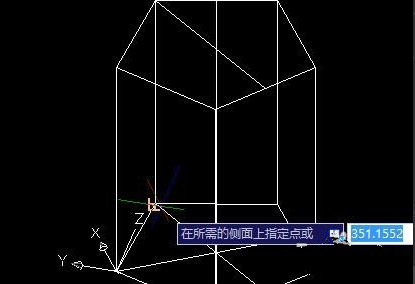

7.我們選擇好的兩點,最好是我們已知的邊,如下圖所示,我們的起點是坐標的原點,然后第二點是,我們所需側面的點就是要保留下來部分上面的任意一點都可以。
以上,是我們給出的參考方式。
