CAD中不能直接展開大量的點號,往往需要借助其他的方法件或者二次開發的軟件才行。本經驗是以橋梁樁號的展開為例,來介紹如何通過“復制”這個方法來展大量的點。此方法適宜大量點的展點。

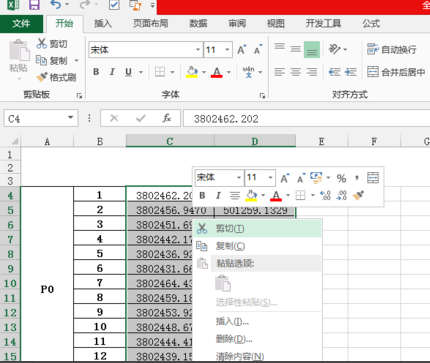

1.打開坐標excel表格,選中坐標-復制。主意:因?yàn)?a href="http://www.cqxnw.com.cn/" target="_blank">cad中的坐標與測量用坐標X、Y軸坐標剛好相反,所以需要調換兩者坐標。

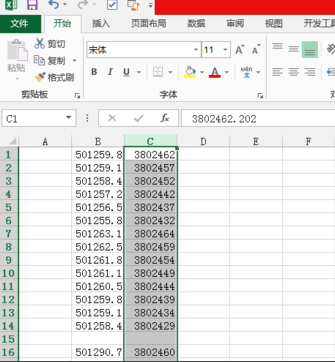

2. 在另一處表格中粘貼復制的坐標,剪切X軸坐標粘貼到Y(jié)軸坐標后面的表格,然后再選中復制改變后的坐標。

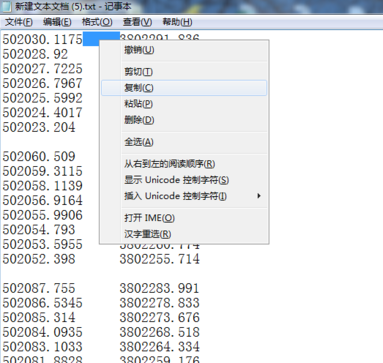

3. 新建一個文本文檔,在桌面右擊-新建-文本文檔。打開文本文檔,把復制好的坐標粘貼進來。

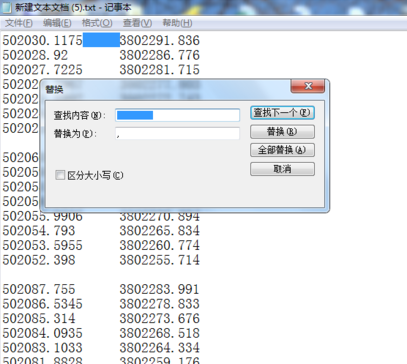

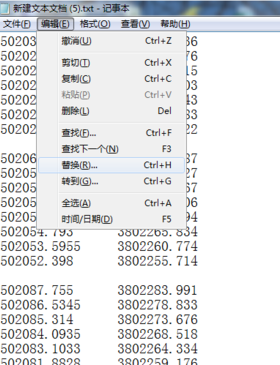

4. 替換坐標間的空格符。復制選中空格符,單擊編輯-替換,把空格符替換成“,”,單擊全部替換。主意:替換后要變成Y坐標“,”X坐標,一個坐標間不留空隙。
5. 打開cad,畫一個半徑為1的圓。單擊選中這個圓,然后再單擊選中這個圓的圓心,松開鼠標,移動,會有一個圓跟著移動,移至圓外,
6.點擊電腦鍵盤上的方向鍵中的“下”方向鍵,出現一個下拉菜單,選單擊復制

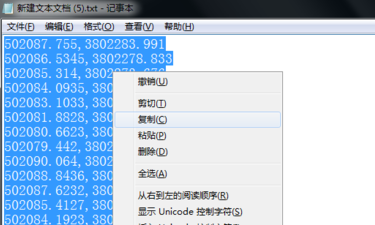

7.打開剛剛新建文本文檔,Ctrl+A全選,復制所有坐標。然后把復制的坐標粘貼到cad的命令輸入欄中。就會自動復制了,結束后按“Esc”鍵,展點完成。
8.找點。輸入命令“zoom”,全再輸入命令“A”,此刻屏幕中就會有一個或者兩個白點,把其中一個點就是剛剛展的點,放大后就會看見。
注意事項
要主意測量坐標跟CAD坐標相反的關系
txt中空格替換一定要是完整的空格符替換成“,”
