當我們?cè)?a href="http://www.cqxnw.com.cn/" target="_blank">CAD使用拉伸的命令的時候拉伸,但是我們拉伸不出實體? 截面都是封閉但是我們拉伸就是出不了實體的圖形,只能夠拉出一個面,這是為什么呢?
CAD中拉伸實體的時候我們需要對所拉伸的截面穿件面域才能夠拉伸出我們想要的實體。

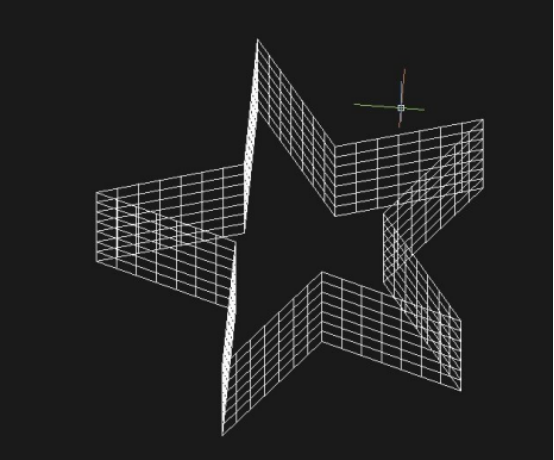

比如:我們繪制一個五角星,選擇【拉伸】框選我們的圖形制定高度,參考下圖。

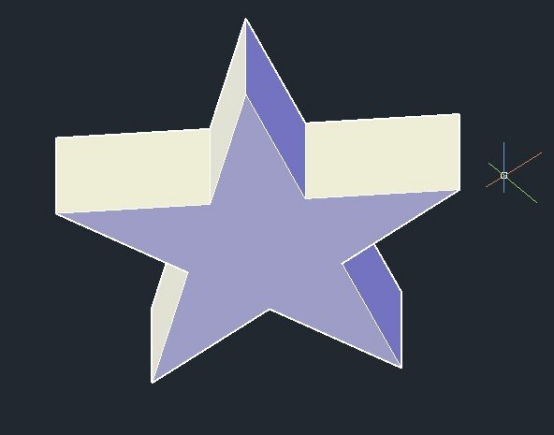

當我們?cè)诿钚兄休斎搿綬EG】款選繪制的五角星線條,再回車,然后更改視覺樣式為真實然后就會發現我們的視圖發生變化了,這時候我們?cè)俅稳ダ靾D形就會出現我們要的效果了。
以上,希望能夠幫助到大家。
