當我們在CAD中遇到四個點讓我們繪制出橢圓形,我們能怎么繪制呢? 我們看看下圖的繪制步驟是否能幫助大家。

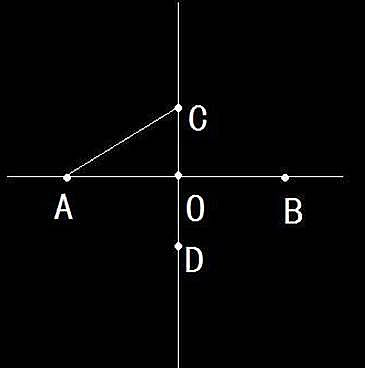

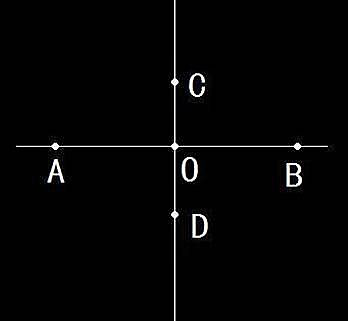

1、做垂直相交的兩條直線,在上面確定A、B、C、D、O五個點,AB為長軸,CD為短軸,O為中心點;
2、連接線段AC;

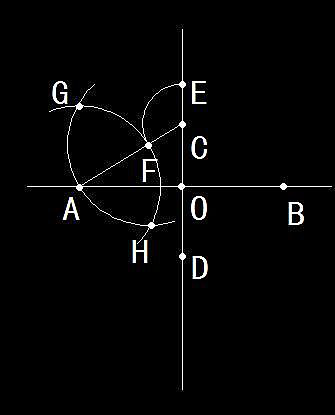

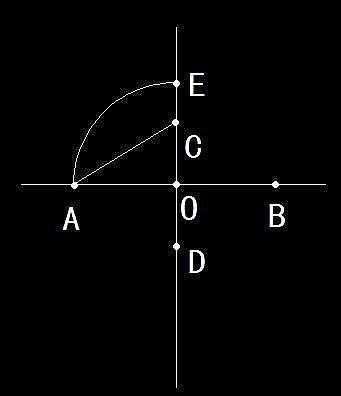

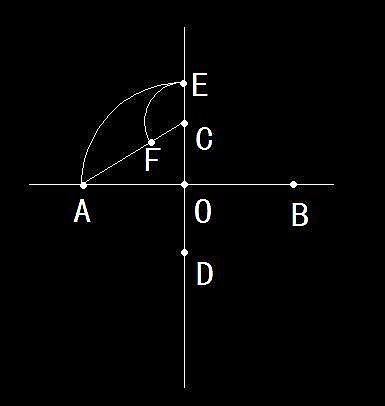

3、以O(shè)為圓心,OA的長為半徑畫圓,交CD線于E點;

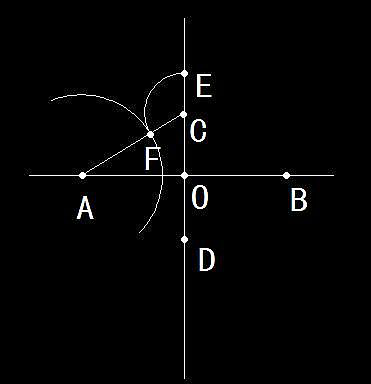

4、以C為圓心,CE的長為半徑畫圓,交AC線于F點;
5、以A為圓心,AF的長為半徑畫圓;
6、以F為圓心,AF的長為半徑畫圓,兩圓弧相交兩點G、H;

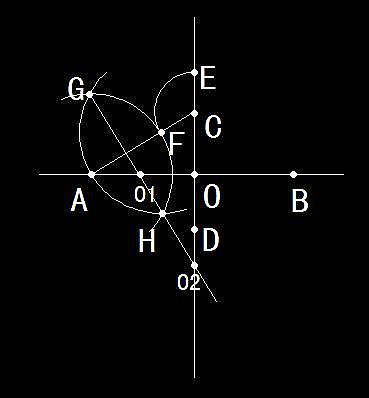

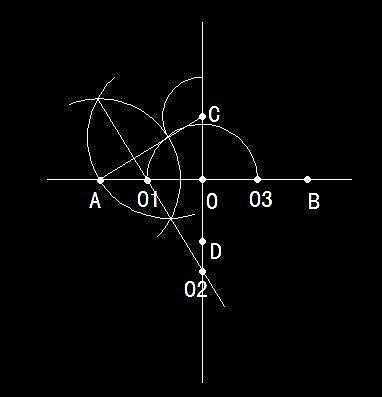

7、連接GH,交AB軸于O1點,交CD軸于O2點;
8.以O(shè)為圓心,OO1的長為半徑畫圓,交OB于O3點;

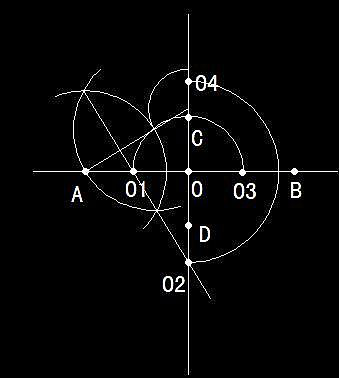

9、以O(shè)為圓心,OO2的長為半徑畫圓,交OB于O4點;

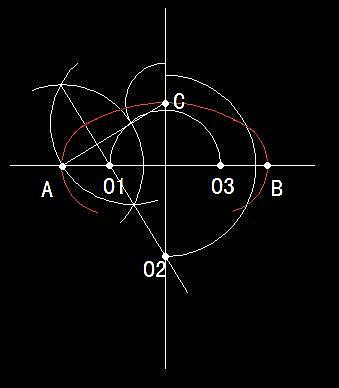

10、以O(shè)1為圓心,O1A的長為半徑畫圓;以O(shè)3為圓心,O3B的長為半徑畫圓;
11、以O(shè)2為圓心,O2C的長為半徑畫圓;

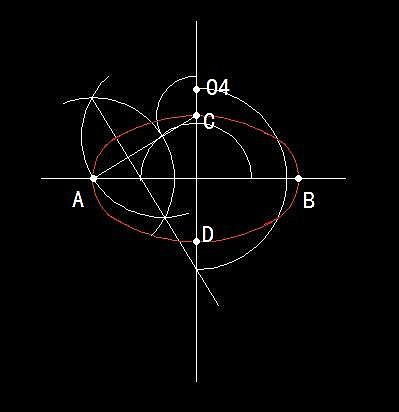

12、以O(shè)4為圓心,O4D的長為半徑畫圓。
