CAD尺寸標注樣式中文字選項卡的介紹
上次我們介紹了CAD中標注樣式的【線】選項卡,對其中的各個要素進行了分析,相信大家已經可以掌握各個選項的含義和作用,很快就能熟練應用了。那這篇文章也是對標注樣式中的選項卡進行詳細的解讀,我們來認識一下【文字】選項卡吧。

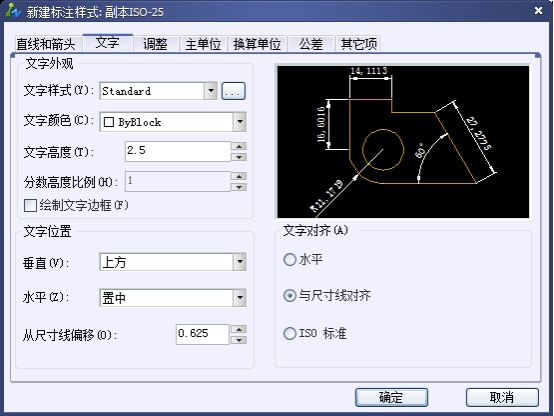

在標注樣式的文字選項卡中,可對尺寸標注中標注文字的外觀、位置和對齊方式進行設置,在【文字外觀】選項組中可以對標注文字的樣式、顏色、填充顏色、文字高度等參數進行設置。各個選項的具體含義和功能如下所示:
文字樣式:用于選擇標注的文字樣式。也可以單擊其后的...按鈕,彈出【文字樣式】對話框,選擇文字樣式或新建文字樣式。

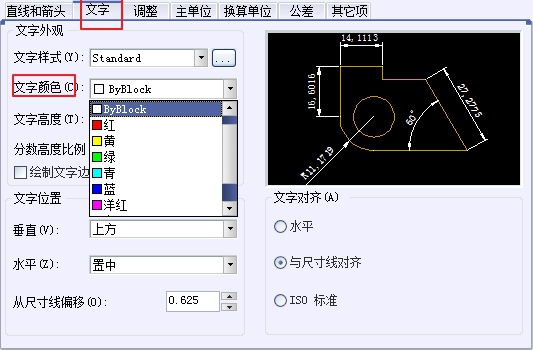

文字顏色:用于設置文字的顏色,當然也可以使用變量DIMCLRT來進行設置。
填充顏色:可以設置標注文字的背景顏色。
文字高度:設置文字的高度,也可以通過DIMCTXT變量來設置。
分?jǐn)?shù)高度比例:設置標注文字的分?jǐn)?shù)相對于其他標注文字的比例。
繪制文字邊框:設置是否要給標注文字加邊框。
在【文字位置】選項組中可以設置文字的垂直、水平位置以及從尺寸線的偏移量。

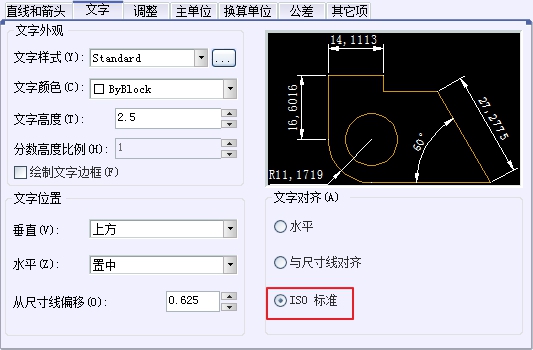

在【文字對齊】選項組中可以設置標注文字的對齊方式。其中的【ISO標準】單選按鈕,指的是安裝ISO標準對齊文字。
當文字在延伸線內時,文字與尺寸線對齊,當文字在延伸線外時,文字水平排列。
