CAD創建機械標注樣式的方法步驟
在了解了CAD中標注樣式的各個選項卡中各選項的含義和作用之后,相信大家對標注功能有了新的認識。那么下面就是一個實際操作的例子,會綜合應用標注樣式中的不同選項,考考大家的綜合應用能力。我們以機械標注為例來進行實戰。
首先打開中望CAD,單擊新建按鈕,新建一個空白的圖形文件。

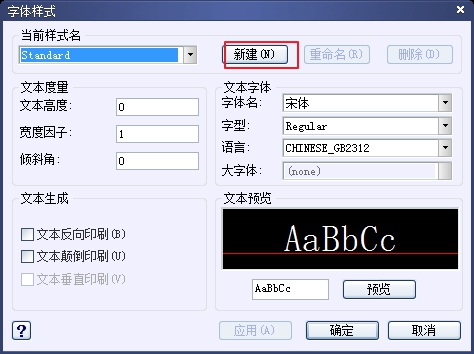

點擊【格式】——【文字樣式】,系統彈出【文字樣式】對話框,單擊新建,彈出【新建文字樣式】對話框。將樣式命名為“工程字”。
點擊確定,更改字體,使用大字體。點擊應用并關閉對話框。

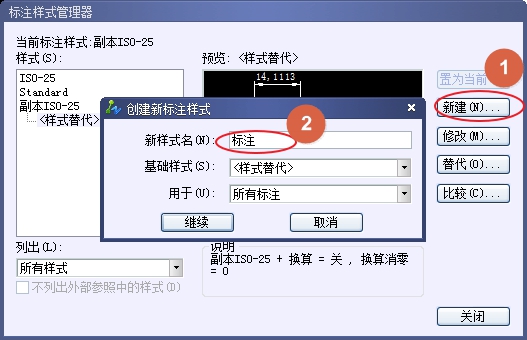

在【格式】中找到【標注樣式】,可以看到標注樣式管理器。點擊新建按鈕,在新樣式名處輸入“標注”名稱。單擊繼續。

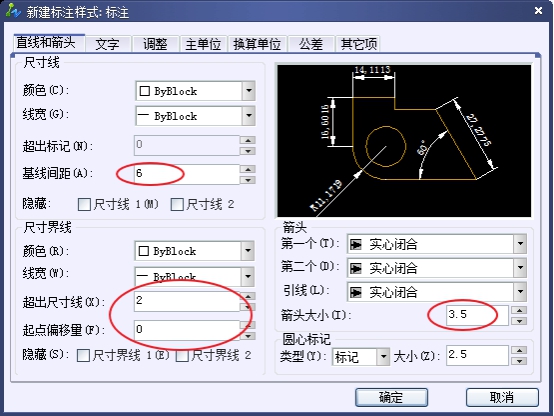

在【直線與箭頭】中進行如下設置:在基線間距、超出尺寸線和起點偏移量文本框中分別輸入6,2,0。在箭頭大小文本框中輸入3.5。

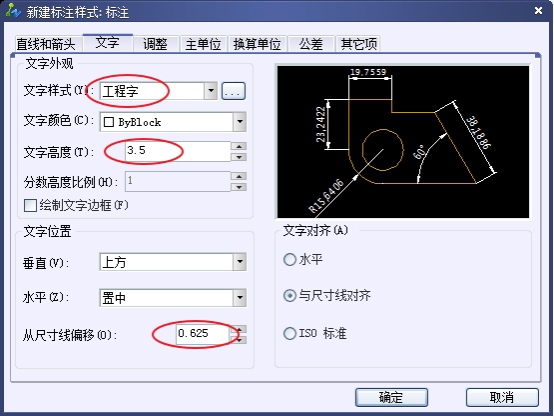

切換到【文字】選項卡,單擊【文字樣式】,選擇工程字,將文字高度設置成3.5,將從尺寸線偏移設置成0.625。

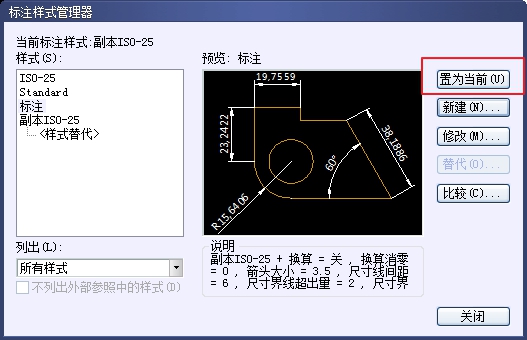

其它選項保持默認,確定,最后點擊【置為當前】。
關閉對話框即可完成新建機械標注樣式的創建。
