在給圖形進行標注時，有時我們需要打斷標注，這是為了提高標注的清晰度和準確度，這一點可以通過在尺寸標注的尺寸線、尺寸界線或者延伸線與其他的尺寸標注或圖形中線段的交點處形成隔斷來實現。
而如果我們發現某個標注不合適或不符合要求，就可以對標注進行更新，也就是用替代標注樣式的方法修改尺寸標注的相關變量，然后使用標注更新功能使要修改的尺寸標注按照所設置的尺寸樣式進行更新。
1.啟用【打斷標注】命令的方法：
第一種是在命令行輸入DIMBREAK命令。

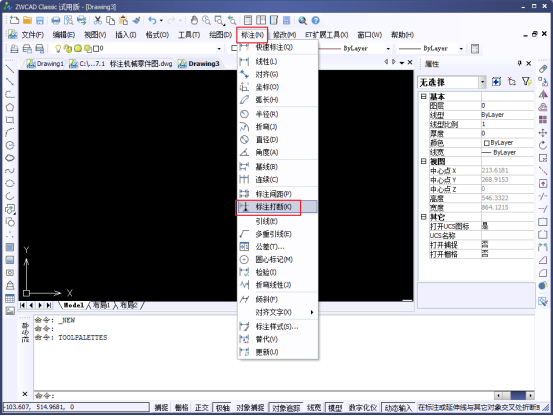

第二種是單擊【標注】選項卡中的【標注打斷】選項。如圖所示。
執行命令后，按照命令行給出的提示，先在圖形中選取要打斷的標注線，然后選取要打斷標注的對象即可完成該尺寸的打斷操作。
2.調用【標注更新】命令的方法：
方法一是在命令行輸入DIMSTYLE。
方法二是在【標注】選項卡中選擇最下端的【更新】選項。
執行命令后選擇需要更新的對象，之后的操作和新建標注樣式一樣，大家可以根據需要設置標注樣式中的各個選項。
